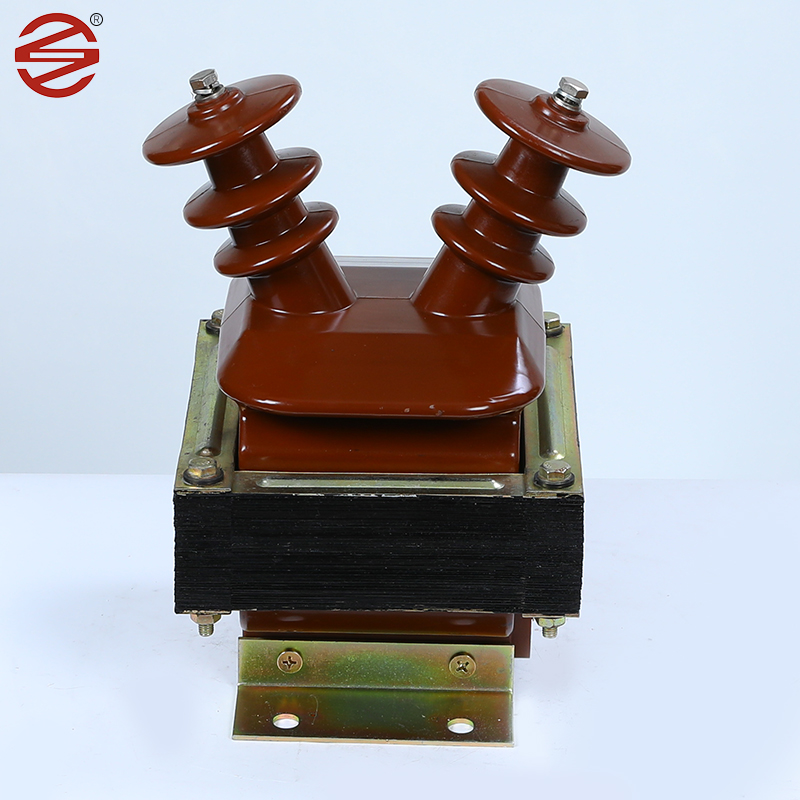

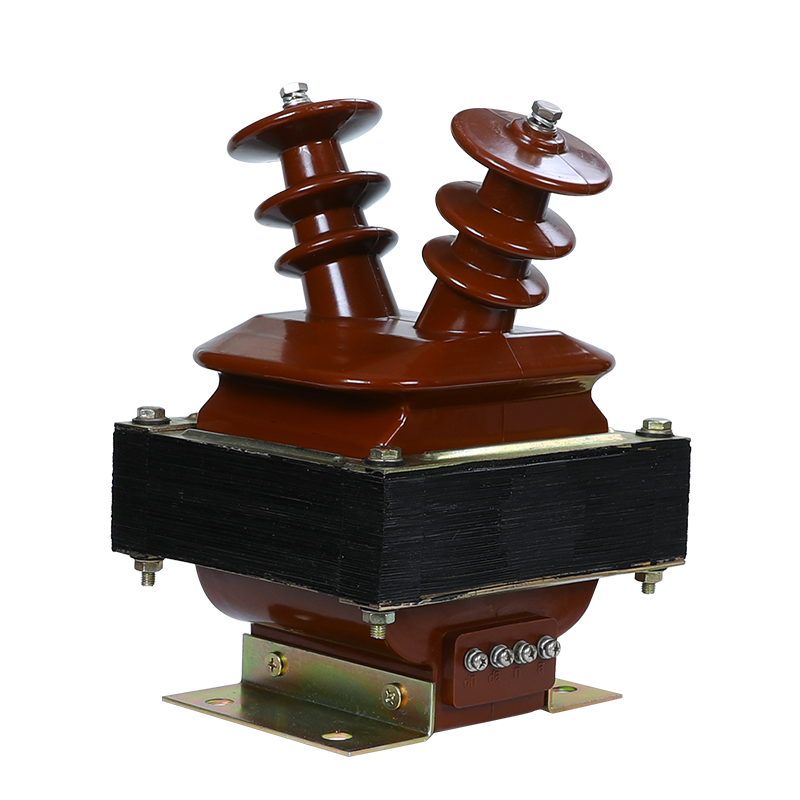

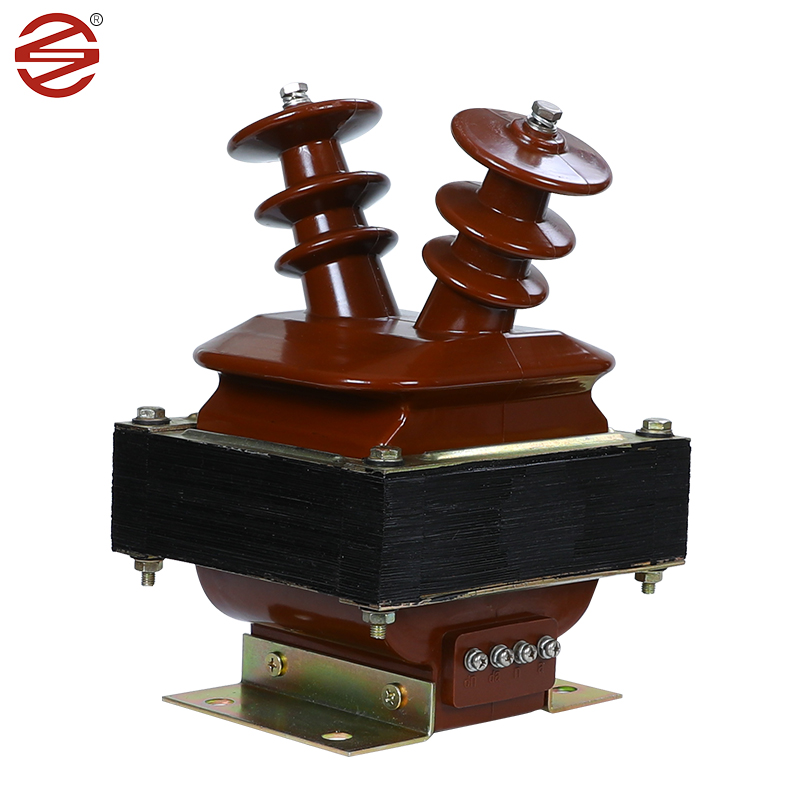

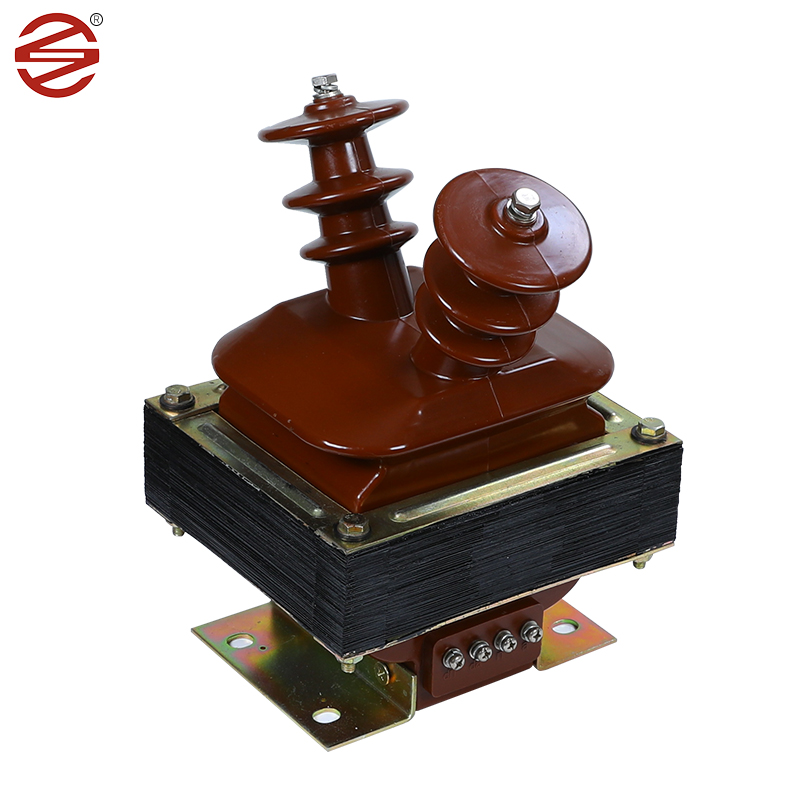

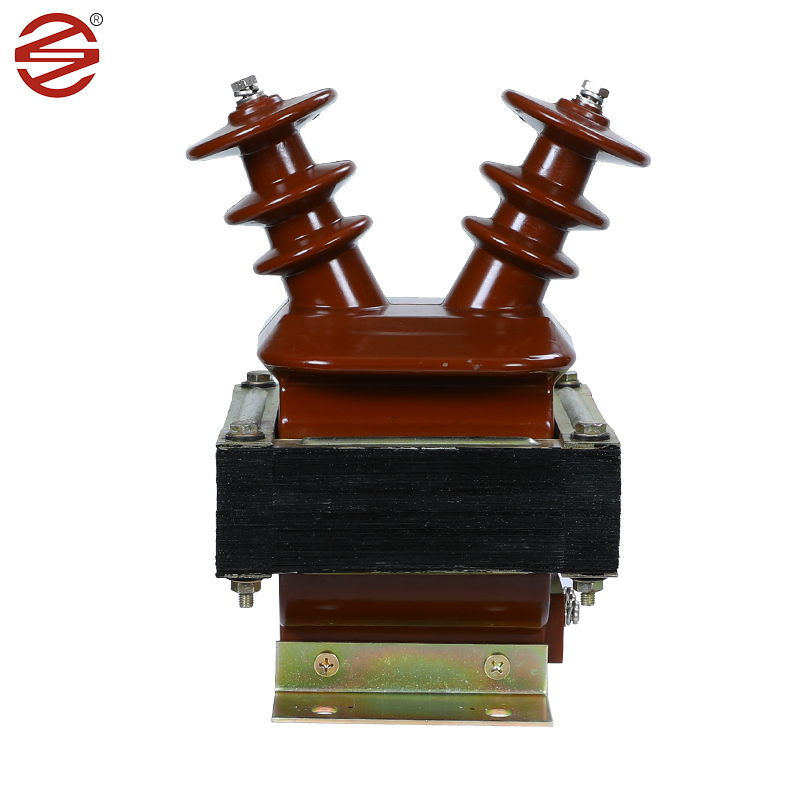

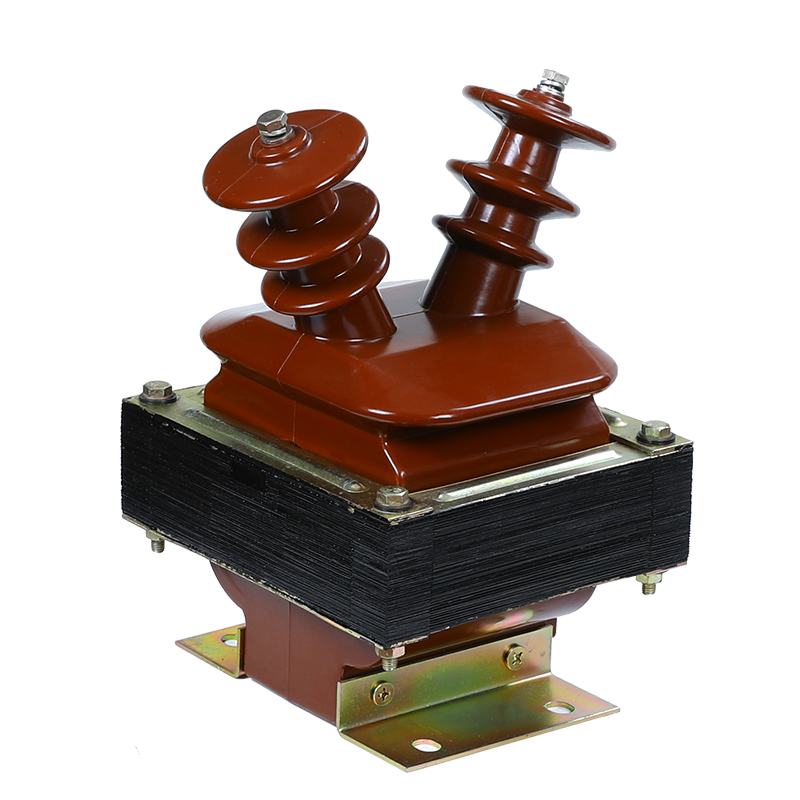

Трансформатор напруги 10 кВ

Трансформатор напруги 10 кВ виробництва DAHU ELECTRIC відіграє ключову роль у внутрішніх розподільних шафах, забезпечуючи потужне рішення для вимірювання струму, моніторингу електроенергії та захисних реле в однофазних і трифазних системах змінного струму. Ці системи безперебійно працюють на частотах 50 Гц або 60 Гц, задовольняючи широкий спектр електричних вимог до обладнання напругою до 12 кВ.

Надіслати запит

Опис продукту

Холоднокатані листи з кремнієвої сталі: трансформатор напруги 10 кВ зазвичай використовує холоднокатані листи з кремнієвої сталі як серцевину. Ці матеріали є холоднокатаними та мають відмінні магнітні властивості, такі як висока проникність і низькі втрати в сердечнику, що робить їх ідеальними для трансформаторів струму. Використовуючи холоднокатаний лист кремнієвої сталі як матеріал серцевини, трансформатор струму може досягти ефективної передачі енергії, тим самим підвищуючи ефективність системи. Порівняно з іншими матеріалами холоднокатані листи з кремнієвої сталі мають менші петлі гістерезису та втрати намагніченості, що означає менші витрати енергії та менше споживання енергії.

Епоксидна смола: епоксидна смола має відмінні діелектричні властивості та механічну міцність, є першим вибором ізоляції трансформатора напруги 10 кВ. Епоксидне лиття забезпечує надійну ізоляцію, яка захищає внутрішні компоненти від електричного пробою та факторів навколишнього середовища.

Мідь: мідні провідники зазвичай використовуються для обмоток трансформатора напруги 10 кВ. Ці матеріали мають високу електропровідність і механічну міцність, забезпечуючи ефективну передачу сигналів струму, витримуючи робочі навантаження.

Матеріал (епоксидна смола): трансформатор напруги 10 кВ розміщено в корпусах з епоксидної смоли. Епоксидна смола має відмінні ізоляційні властивості, може ефективно запобігати перетину струму або напруги, щоб забезпечити безпечну роботу ланцюга.

Він має високу термостійкість і може адаптуватися до робочих вимог у високотемпературному середовищі.

Він має хорошу стійкість до корозії, може протистояти ерозії деяких хімічних речовин і подовжує термін служби трансформатора.

Він має гарну герметичність, тому епоксидний трансформатор зазвичай має хороші водонепроникні та вологостійкі характеристики та підходить для використання у вологому середовищі.

Порівняно з традиційними масляними трансформаторами епоксидні трансформатори зазвичай мають меншу вагу та прості в установці та обслуговуванні.

Перевага продукту

Наше покриття гвинтів і нижньої пластини досягає 8 мкм/хв, що є більш вологостійким і стійким до іржі. Блиск кращий.

1.	застосування	Вимірювання
2.	монтаж	закритий.
3.	Ізоляція	Лита смола
4.	Тип	Індукція напруги
5.	Будівництво	Лита епоксидна смола сухого типу
6.	Кількість фаз	Опалити фазу (1 набір=3 №)
7.	Частота	50 Гц
8.	Монтаж Навісний	Підтримка на козловій конструкції
9.	Первинна номінальна напруга системи	11 кВ (фаза до фази)
10.	Первинна максимальна напруга системи	12 кВ (фаза до фази)
11.	Система землян	Ефективне заземлення
12.	Базова ізоляція (Імпульсна стійкість Напруга)	75 кВ
13.	Витримувана напруга промислової частоти	28 кВ
14.	Нейтральний кінець первинної обмотки, для пряме підключення до землі	Ізоляція витримує напругу 10 кВ низькочастотний тест.
15.	Тип вторинної обмотки	Одна обмотка
16.	Коефіцієнт трансформації	11 кВ//3/0,11 кВ/3
17.	Відстань шляху витоку	25 мм/кВ (мінімум)
18.	Номінальне вторинне навантаження	від 7,5 до 10 ВА
19.	Коефіцієнт обмеження напруги	1,2 безперервно та 1,5 протягом 30 секунд
20.	Клас точності	0,2 для обліку.
21.	Стандартний	Проектування, виготовлення, випробування, встановлення та Продуктивність повинна відповідати останнім видання IEC 61869-1 і IEC 61869-3.
