Ласкаво просимо до оптових або індивідуальних 11 кВ трансформаторів струму з нашого заводу в будь-який час. Ми надамо вам заводські знижки на наші продукти. Dahu Electric є виробником і постачальником трансформаторів струму 11 кВ у Китаї.
Холоднокатані листи з кремнієвої сталі: 11 кВ CT зазвичай використовує холоднокатані листи з кремнієвої сталі як серцевину. Ці матеріали є холоднокатаними та мають відмінні магнітні властивості, такі як висока проникність і низькі втрати в сердечнику, що робить їх ідеальними для трансформаторів струму. Використовуючи холоднокатану листову кремнієву сталь як матеріал сердечника, трансформатор струму може досягти ефективної передачі енергії, тим самим підвищуючи ефективність системи. Порівняно з іншими матеріалами холоднокатані листи з кремнієвої сталі мають менші петлі гістерезису та втрати намагніченості, що означає менші витрати енергії та менше споживання енергії.
Епоксидна смола: епоксидна смола має чудові діелектричні властивості та механічну міцність, є першим вибором ізоляції 11 кВ КТ. Епоксидне лиття забезпечує надійну ізоляцію, яка захищає внутрішні компоненти від електричного пробою та факторів навколишнього середовища.
Мідь: мідні провідники зазвичай використовуються для обмоток трансформатора струму 11 кВ. Ці матеріали мають високу електропровідність і механічну міцність, забезпечуючи ефективну передачу сигналів струму, витримуючи робочі навантаження.
Матеріал (епоксидна смола): 11 кВ трансформатор струму використовує корпуси з епоксидної смоли, яка має чудові ізоляційні властивості та може запобігти перетину струму або напруги для безпечної роботи в ланцюзі. Він також стійкий до високих температур і корозії, а також має гарну герметичність для водонепроникності та вологостійкості. Епоксидні трансформатори легші та легші в установці та обслуговуванні порівняно з масляними трансформаторами.

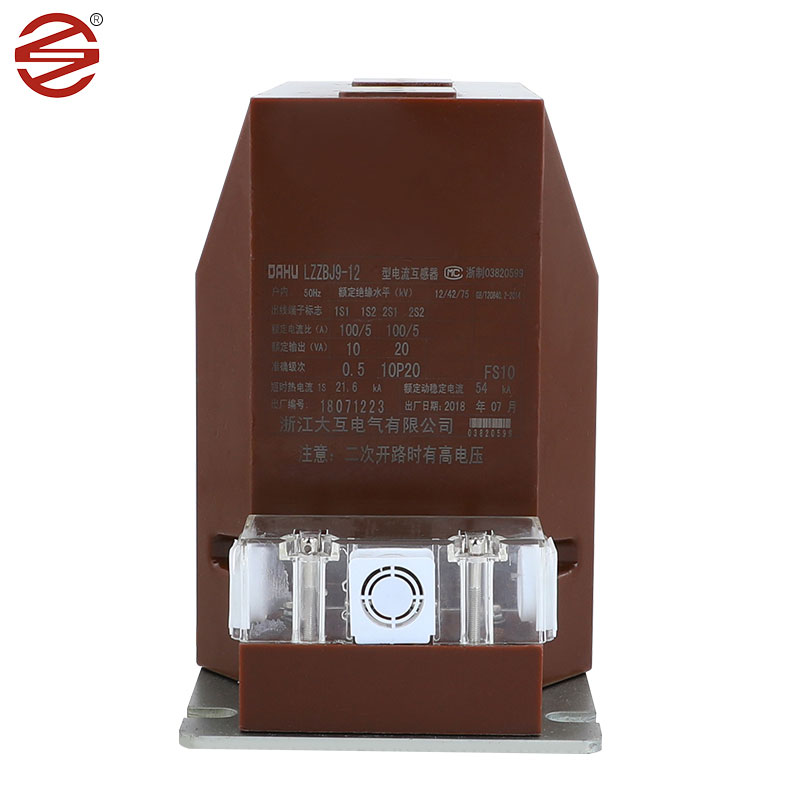

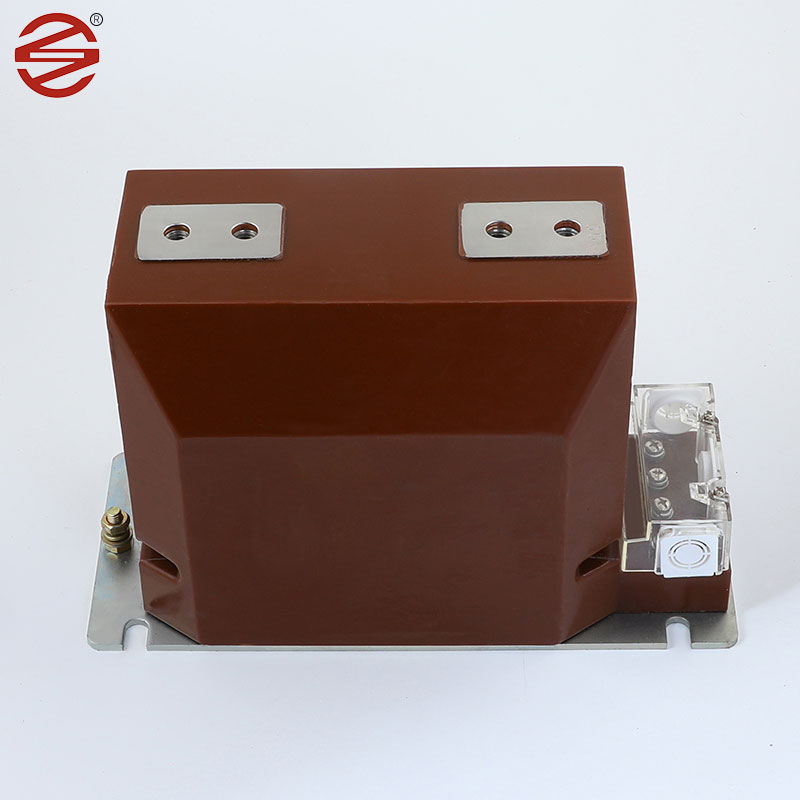

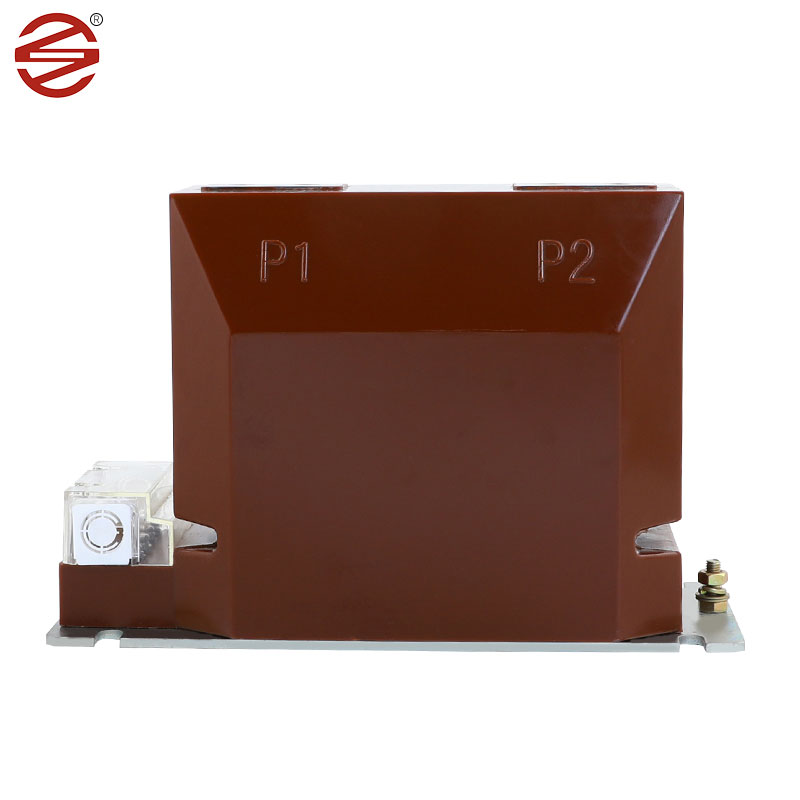

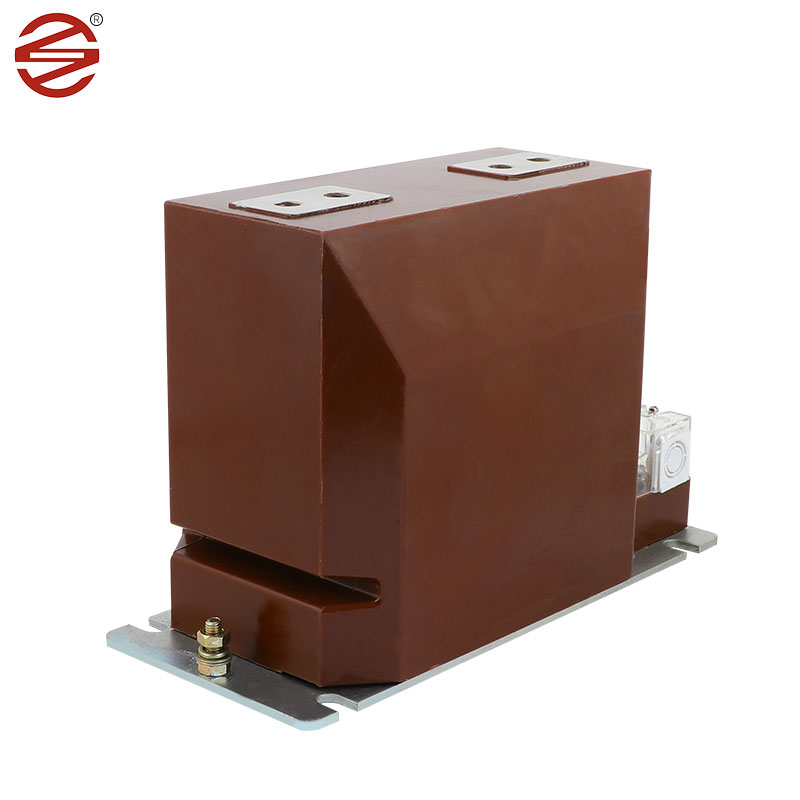

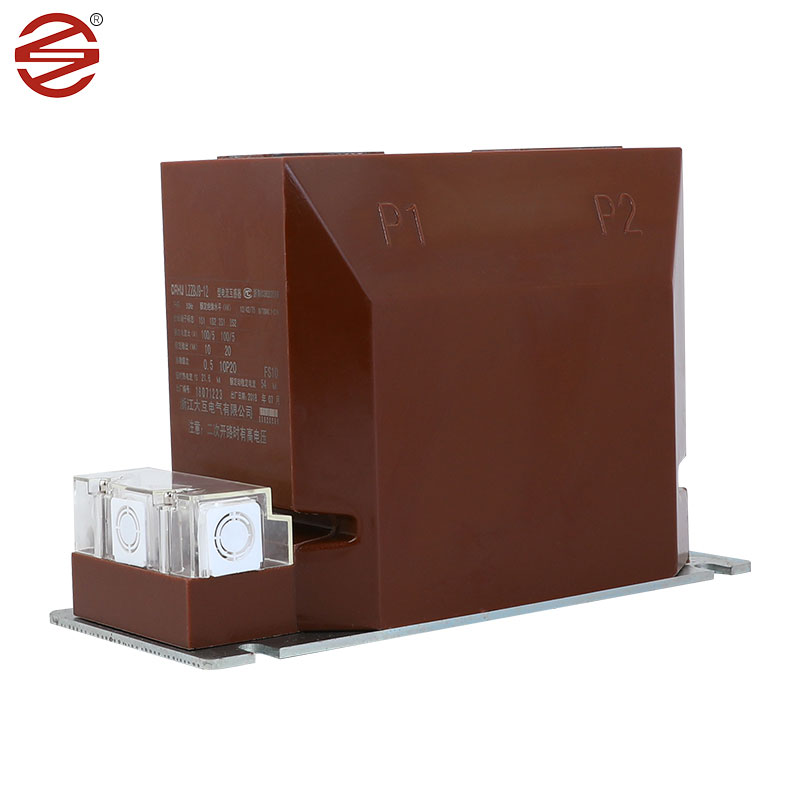

Трансформатор струму 11 кВ виробництва DAHU Electric — це пристрій, який відіграє ключову роль у внутрішніх розподільних пристроях, забезпечуючи потужне рішення для вимірювання струму, моніторингу електричної енергії та захисних реле в однофазних і трифазних системах змінного струму. Ці системи безперебійно працюють на частоті 50 Гц або 60 Гц, задовольняючи широкий спектр електричних вимог до обладнання напругою до 12 кВ. Конструкція та функціональність трансформатора струму 11 кВ роблять його невід’ємною частиною енергосистеми. Він здатний точно вимірювати струм, контролювати споживання електроенергії та забезпечувати захист у разі збою в системі живлення. Використовуючи ТТ 11 кВ, користувачі можуть контролювати робочий стан енергосистеми в режимі реального часу та вчасно вживати необхідних заходів для забезпечення безпечної та стабільної роботи системи.
Наше покриття гвинтів і нижньої пластини досягає 8 мкм/хв, що є більш вологостійким і стійким до іржі. Блиск кращий.
1. | застосування | Вимірювання |
2 | монтаж | закритий |
3. | Будівництво | Лита епоксидна смола сухого типу |
4 | Ізоляція | Лита смола |
5. | Кількість фаз | неодружений |
6. | Номінальна частота | 50 Гц |
7. | Первинна номінальна напруга системи | 11 кВ фаза до фази |
8. | Максимальна напруга системи | 12 кВ фаза до фази |
9. | Заземлення системи | Ефективно заземлений |
10. | Базовий рівень ізоляції (1,2/50 мкс. | 75 КВ |
11. | Витримувана напруга промислової частоти (1 хв. 50 Гц) |
28 КВ |
12. 13. |
співвідношення: Фідер 11кВ Первинний |
10-20/5А Одна обмотка |
14. | Вторинний | Одна обмотка |
15. | Клас точності | 0,2/0,25 для вимірювання |
16. | Тягар а) для вимірювання |
7,5-10 ВА |
17. | Короткочасний рейтинг струму | Мінімум 10 кА протягом 1 сек |
18. | Розширений рейтинг струму | 120% номінального струму |
19. | Перевищення поточного рейтингу | <10A |
20. | Відстань шляху витоку | 25 мм/кВ (мінімум |
21. | Стандартний | Проектування, виготовлення, випробування, встановлення і продуктивність повинна відповідати останні видання IBC 61869-1 & IEC 61869-2 |
