Трансформатор напруги 11кВ

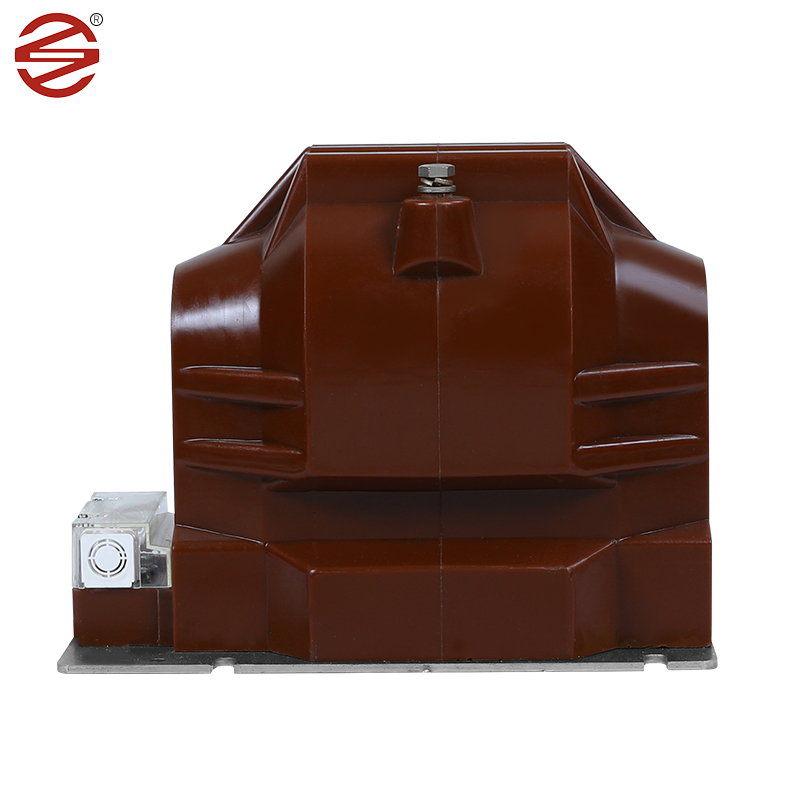

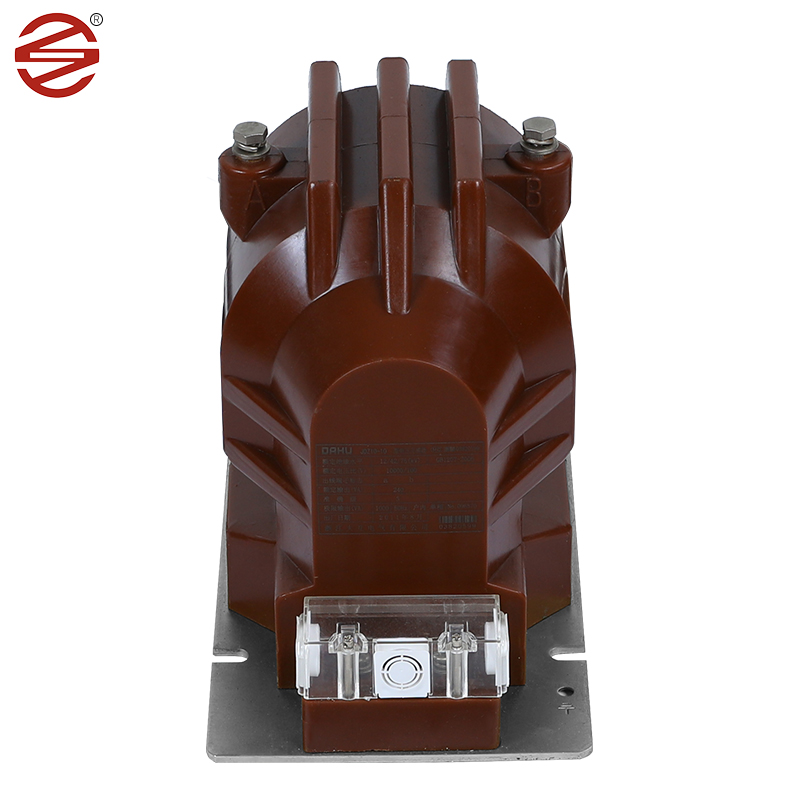

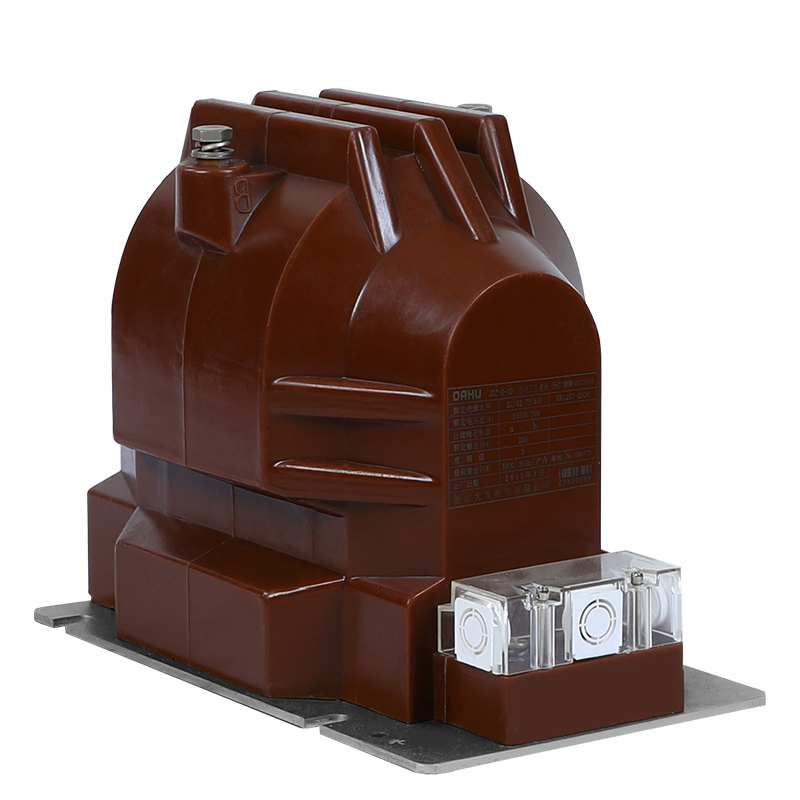

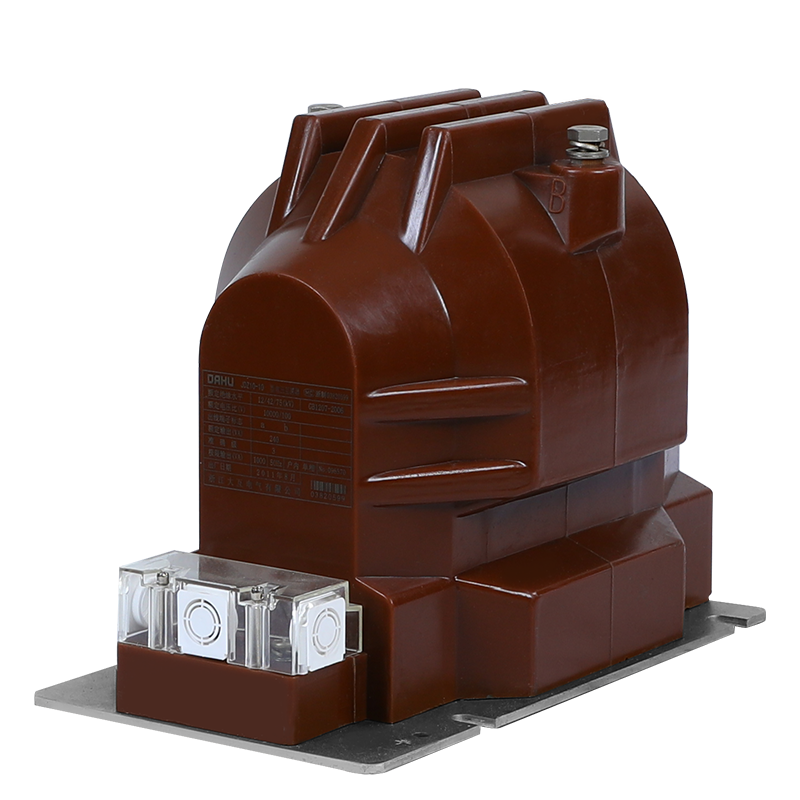

Трансформатор напруги 11 кВ виробництва DAHU Electric є пристроєм, який відіграє ключову роль у внутрішніх розподільних пристроях, забезпечуючи потужне рішення для вимірювання струму, моніторингу електричної енергії та захисних реле в однофазних і трифазних системах змінного струму. Ці системи безперебійно працюють на частоті 50 Гц або 60 Гц, задовольняючи широкий спектр електричних вимог до обладнання напругою до 12 кВ. Конструкція і функціональність трансформатора напруги 11 кВ роблять його невід'ємною частиною енергосистеми. Він здатний точно вимірювати струм, контролювати споживання електроенергії та забезпечувати захист у разі збою в системі живлення. Використовуючи трансформатор напруги 11 кВ, користувачі можуть контролювати робочий стан енергосистеми в режимі реального часу та вчасно вживати необхідних заходів для забезпечення безпечної та стабільної роботи системи.

Надіслати запит

Опис продукту

Холоднокатані листи з кремнієвої сталі: трансформатор напруги 11 кВ зазвичай використовує холоднокатані листи з кремнієвої сталі як серцевину. Ці матеріали є холоднокатаними та мають відмінні магнітні властивості, такі як висока проникність і низькі втрати в сердечнику, що робить їх ідеальними для трансформаторів струму. Використовуючи холоднокатану листову кремнієву сталь як матеріал сердечника, трансформатор струму може досягти ефективної передачі енергії, тим самим підвищуючи ефективність системи. Порівняно з іншими матеріалами холоднокатані листи з кремнієвої сталі мають менші петлі гістерезису та втрати намагніченості, що означає менші витрати енергії та менше споживання енергії.

Епоксидна смола: епоксидна смола має чудові діелектричні властивості та механічну міцність, є першим вибором ізоляції трансформатора напруги 11 кВ. Епоксидне лиття забезпечує надійну ізоляцію, яка захищає внутрішні компоненти від електричного пробою та факторів навколишнього середовища.

Мідь: мідні провідники зазвичай використовуються для обмоток трансформатора напруги 11 кВ. Ці матеріали мають високу електропровідність і механічну міцність, забезпечуючи ефективну передачу сигналів струму, витримуючи робочі навантаження.

Матеріал (епоксидна смола): трансформатор напруги 11 кВ використовує корпуси, виготовлені з епоксидної смоли, яка має відмінні ізоляційні властивості та може запобігти перетину струму або напруги для безпечної роботи в ланцюзі. Він також стійкий до високих температур і корозії, а також має гарну герметичність для водонепроникності та вологостійкості. Епоксидні трансформатори легші та легші в установці та обслуговуванні порівняно з масляними трансформаторами.

Перевага продукту

Наше покриття гвинтів і нижньої пластини досягає 8 мкм/хв, що є більш вологостійким і стійким до іржі. Блиск кращий.

1.	застосування	Вимірювання
2.	монтаж	закритий.
3.	Ізоляція	Лита смола
4.	Тип	Індукція напруги
5.	Будівництво	Лита епоксидна смола сухого типу
6.	Кількість фаз	Опалити фазу (1 набір=3 №)
7.	Частота	50 Гц
8.	Монтаж Навісний	Підтримка на козловій конструкції
9.	Первинна номінальна напруга системи	11 кВ (фаза до фази)
10.	Первинна максимальна напруга системи	12 кВ (фаза до фази)
11.	Система землян	Ефективно заземлений
12.	Базова ізоляція (Імпульсна стійкість Напруга)	75 кВ
13.	Витримувана напруга промислової частоти	28 кВ
14.	Нейтральний кінець первинної обмотки, для пряме підключення до землі	Ізоляція витримує напругу 10 кВ низькочастотний тест.
15.	Тип вторинної обмотки	Одна обмотка
16.	Коефіцієнт трансформації	11 кВ//3/0,11 кВ/3
17.	Відстань шляху витоку	25 мм/кВ (мінімум)
18.	Номінальне вторинне навантаження	від 7,5 до 10 ВА
19.	Коефіцієнт обмеження напруги	1.2 безперервно та 1.5 протягом 30 секунд
20.	Клас точності	0,2 для обліку.
21.	Стандартний	Проектування, виготовлення, випробування, встановлення та Продуктивність повинна відповідати останнім видання IEC 61869-1 і IEC 61869-3.
