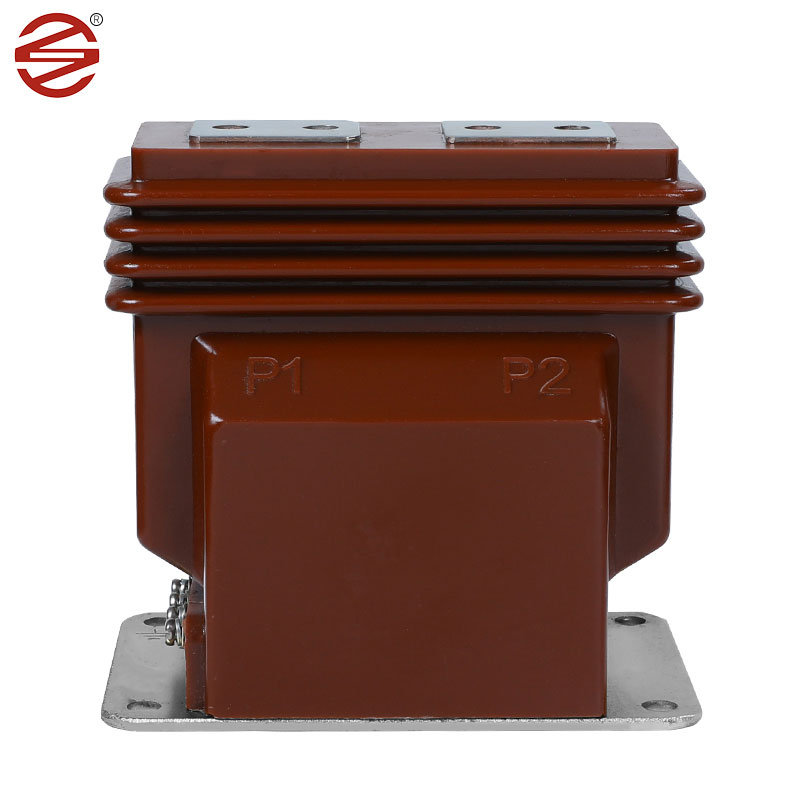

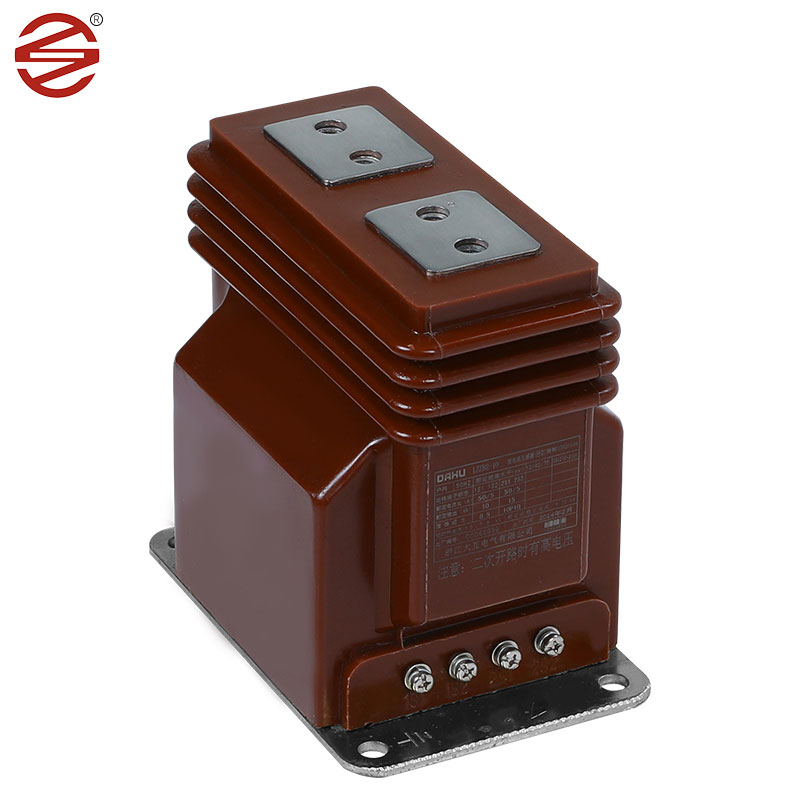

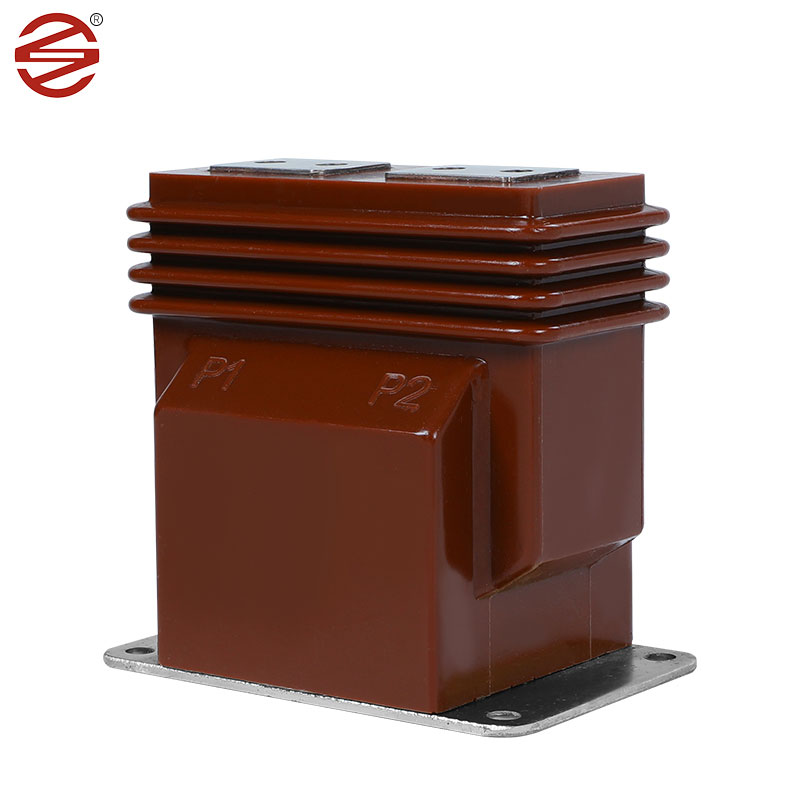

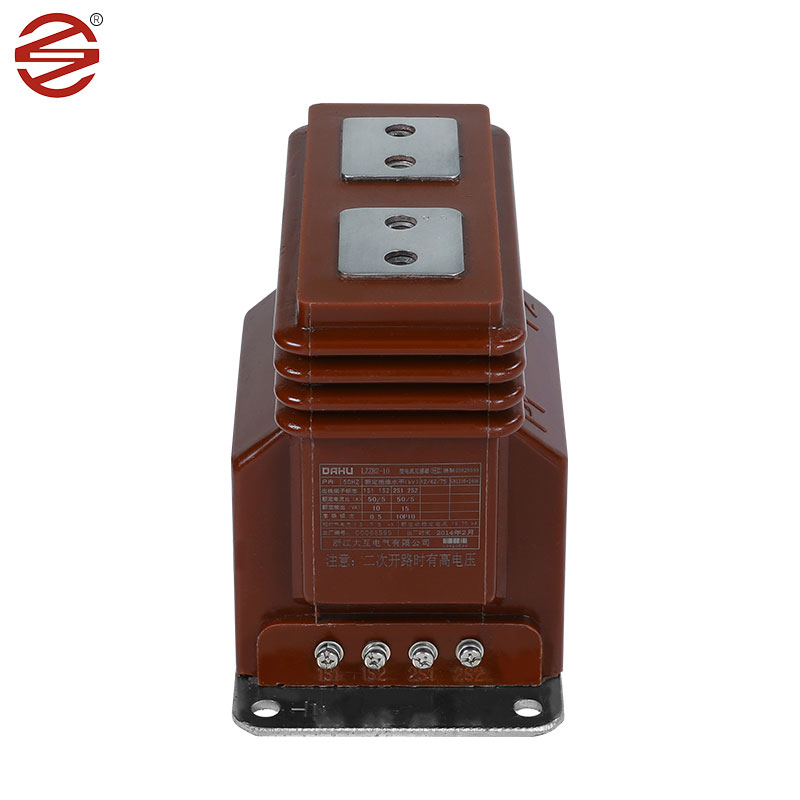

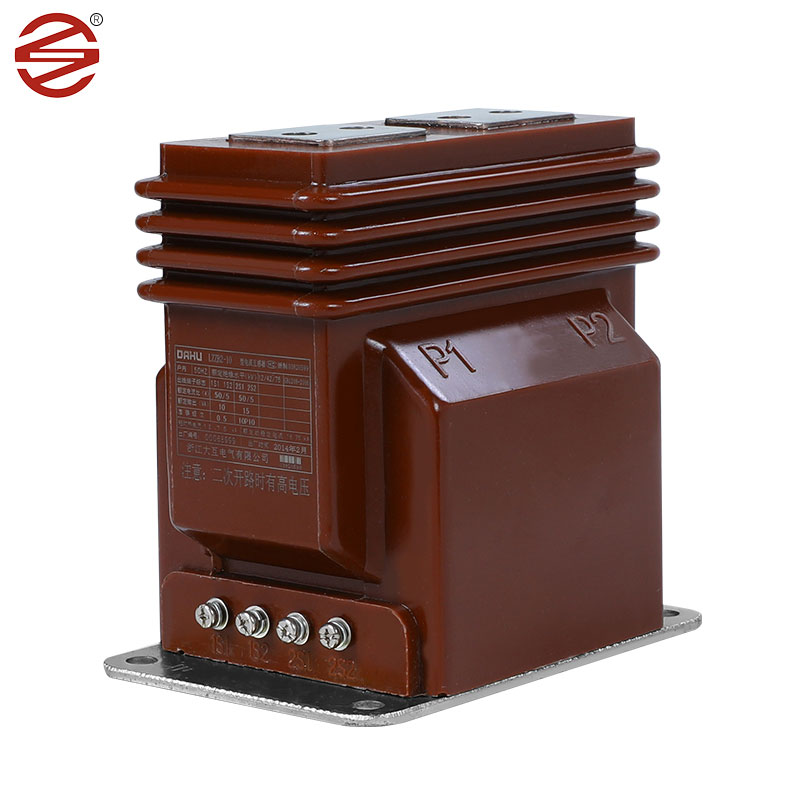

Електричний трансформатор струму 10кВ

Електричний трансформатор струму 10 кВ відіграє ключову роль у внутрішніх розподільних шафах, пропонуючи надійні рішення для вимірювання струму, моніторингу електричної енергії та захисного реле як в однофазних, так і в трифазних системах змінного струму. Ці системи безперебійно працюють на частотах 50 Гц або 60 Гц, задовольняючи широкий спектр електричних потреб із напругою обладнання до 12 кВ.

Надіслати запит

Опис продукту

Холоднокатані листи з кремнієвої сталі: трансформатори струму 10 кВ зазвичай використовують холоднокатані листи з кремнієвої сталі для сердечника. Ці матеріали мають відмінні магнітні властивості, такі як висока проникність і низькі втрати в сердечнику, що забезпечує ефективну передачу енергії та мінімальне розсіювання потужності.

Епоксидна смола: епоксидна смола є кращим ізоляційним матеріалом для трансформаторів струму 10 кВ завдяки своїм чудовим діелектричним властивостям і механічній міцності. Епоксидна смола забезпечує надійну ізоляцію, захищаючи внутрішні компоненти від електричного пробою та факторів навколишнього середовища.

Мідь: мідні провідники зазвичай використовуються для обмоток трансформаторів струму 10 кВ. Ці матеріали мають високу електропровідність і механічну міцність, забезпечуючи ефективну передачу сигналів струму, витримуючи робочі навантаження.

Матеріал (епоксидна смола): трансформатори струму 10 кВ розміщені в корпусах з епоксидної смоли. Епоксидна смола має відмінні ізоляційні властивості, може ефективно запобігати перетину струму або напруги, щоб забезпечити безпечну роботу схеми. Вона має високу термостійкість і може адаптуватися до робочих вимог у середовищі з високою температурою.

Він має хорошу корозійну стійкість, може протистояти ерозії деяких хімічних речовин і подовжує термін служби трансформатора. Він має хороші характеристики герметизації, тому епоксидний трансформатор зазвичай має хороші водонепроникні та вологостійкі характеристики та підходить для використання у вологому приміщенні. У порівнянні з традиційними масляними трансформаторами епоксидні трансформатори зазвичай мають меншу вагу та прості в установці та обслуговуванні.

Параметр електричного трансформатора струму 10 кВ

1.	застосування	Вимірювання
2.	монтаж	закритий.
3.	Будівництво	Лита епоксидна смола сухого типу
4.	Ізоляція	Лита смола
5.	Кількість фаз	неодружений
6.	Номінальна частота	50 Гц
7.	Первинна номінальна напруга системи	50 Гц
7.	Первинна номінальна напруга системи	11 кВ фаза до фази
8.	Максимальна напруга системи	12 кВ фаза до фази
9.	Заземлення системи	Ефективно заземлений
10.	Базовий рівень ізоляції (1,2/50 мкс)	75 КВ
11.	Витримувана напруга промислової частоти (1 хв. 50 Гц).	28 КВ
12. 13.	співвідношення: Фідер 11кВ Первинний	10-20/5А Одинарна обмотка
14.	Вторинний	Одна обмотка
15.	Клас точності	0,2/0,2S для вимірювання
16.	Тягар: а) для вимірювання	7,5-10 ВА
17.	Короткочасний рейтинг струму	Мінімум 10 кА протягом 1 сек.
18.	Розширений рейтинг струму	120% номінального струму
19.	Перевищення поточного рейтингу	<10A
20.	Відстань шляху витоку	25 мм/кВ (мінімум)
21.	Стандартний	Проектування, виготовлення, випробування, встановлення і продуктивність повинна відповідати останні видання IEC 61869-1 і IEC 61869-2.
