Чому трансформатори напруги важливі для енергосистем?

У системах живлення точні вимірювання та безпечна експлуатація є найважливішими. Незалежно від того, чи йдеться про державні електромережі, промислові парки чи комерційні об’єкти, точний моніторинг рівнів напруги є незамінним.Трансформатори напруги, також відомі як трансформатори потенціалу (ПТ), відіграють важливу роль у цьому процесі.Zhejiang Dahu Electric Co., Ltd.є авторитетним професійним виробником, який займається розробкою та виробництвом високоякісних трансформаторів напруги від 0,5 кВ до 35 кВ. Розташована в промисловій зоні Xiangyang, місто Yueqing, відоме своїми потужностями з виробництва електроенергії, Dahu Electric використовує своє вигідне географічне розташування, передові технології та сувору систему управління якістю, щоб забезпечити надійну, ефективну та довговічну продукцію.

Розуміння трансформаторів напруги

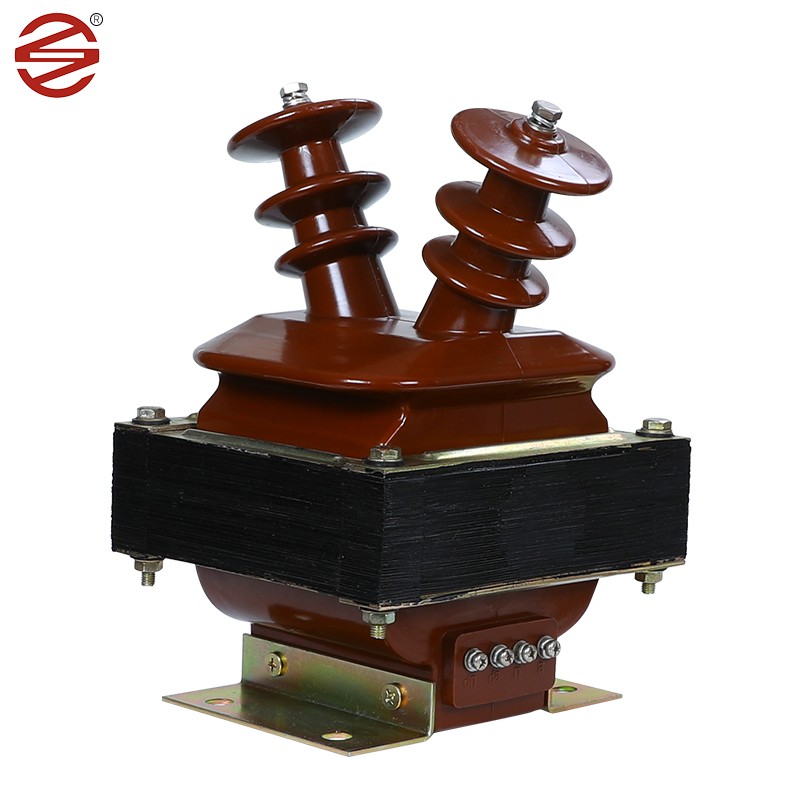

A трансформатор напругице приладовий трансформатор, призначений для зниження первинної напруги високої напруги до стандартизованої, нижчої та безпечнішої вторинної напруги. Ця вторинна напруга зазвичай становить 110 В або 120 В, з якою можна легко і безпечно працювати за допомогою вимірювальних приладів, захисних реле та лічильників енергії. Основною функцією трансформатора напруги є не передача електроенергії, а забезпечення точного представлення високовольтних сигналів для вимірювання та захисту. Завдяки ізоляції схем вимірювання та керування від ліній електропередач високої напруги трансформатори напруги забезпечують безпеку персоналу та обладнання.

Основні області застосування трансформаторів напруги

Облік електроенергії: точно вимірює споживання електроенергії для виставлення рахунків і моніторингу в комунальному та промисловому застосуванні.

Захист системи: Подає сигнали напруги на захисні реле для запуску автоматичних вимикачів у разі таких несправностей, як перенапруга, знижена напруга або замикання на землю.

Моніторинг якості електроенергії: відстежує рівні напруги, провали, перепади напруги та гармонічні спотворення в системах живлення.

Синхронізація генератора: забезпечує належну синхронізацію між генераторами та мережею шляхом узгодження амплітуди напруги та фазового кута.

Контроль напруги: забезпечує зворотний зв'язок для систем автоматичного регулювання напруги.

Чому обирають нас?

Dahu дотримується бізнес-філософії «Технології, орієнтовані на людей» і прагне до досконалості. Ця філософія стимулює постійні інновації та дотримання найвищих стандартів контролю якості.

Найвища якість продукції: Dahu вважає якість продукції джерелом життя компанії, використовуючи сучасне вітчизняне виробниче обладнання та створюючи комплексну систему управління протягом усього виробничого процесу.

Потужний науково-дослідний потенціал та інновації: Dahu йде в ногу з часом, розробляючи свою продукцію відповідно до вимог ринку та технологічного прогресу, що постійно змінюються.

Широкий діапазон напруг: використовуючи свій досвід у виробництві трансформаторів від 0,5 кВ до 35 кВ, Dahu пропонує рішення для широкого діапазону застосувань, від низьковольтного розподілу до середньої вторинної передачі.

Безпечний і ефективний: кожен трансформатор напруги розроблено відповідно до міжнародних стандартів безпеки та ефективності, що забезпечує надійну роботу в критичних середовищах.

FAQ про трансформатор напруги (часті запитання)

1. Яка різниця між трансформатором напруги (VT) і трансформатором струму (CT)?

Хоча обидва є приладовими трансформаторами, вони служать принципово різним цілям. Трансформатор струму призначений для зниження високого первинного струму до безпечного, вимірюваного вторинного струму, як правило, 5 А або 1 А. Його первинна обмотка включена послідовно в ланцюг живлення. Навпаки, трансформатор напруги призначений для зниження високої первинної напруги до безпечної, вимірюваної вторинної напруги, як правило, 110 В або 120 В. Його первинна обмотка з'єднана паралельно через фазу і нейтраль або землю. По суті, КТ вимірюють струм, а ТН вимірюють напругу. Використання правильного трансформатора за призначенням є критичним для безпеки та точності системи.

2. Чи можна використовувати трансформатор напруги як для вимірювання, так і для захисту в одному пристрої?

Так, багато сучасних трансформаторів напруги розроблені з декількома вторинними сердечниками або обмотками, щоб виконувати обидві функції одночасно. Наприклад, один VT може мати один сердечник для високої точності (наприклад, клас 0,5), призначений для вимірювання доходу, і окремий сердечник для більшої потужності навантаження (наприклад, клас 3P), призначений для живлення захисних реле. Ця двофункціональна конструкція є економічною та економічно вигідною для встановлення в компактних розподільних пристроях. Дуже важливо перевірити паспортну табличку трансформатора та специфікацію, щоб підтвердити доступні класи точності та номінальну потужність для кожної обмотки.

3. Які критичні фактори слід враховувати при виборі трансформатора напруги для конкретного застосування?

Вибір правильного трансформатора напруги передбачає ретельний аналіз кількох ключових параметрів. По-перше, напруга системи: номінальна первинна напруга трансформатора повинна збігатися з номінальною робочою напругою системи або перевищувати її. По-друге, мета застосування: визначте, чи це для вимірювання (вимагає високої точності, наприклад 0,2 або 0,5) чи захисту (вимагає класів, таких як 3P або 6P). По-третє, підключене навантаження: обчисліть загальне споживання ВА всіма пристроями (лічильниками, реле), підключеними до вторинного контуру; Номінальна вихідна потужність VT повинна бути більшою, ніж це загальне навантаження, щоб підтримувати його точність. По-четверте, середовище встановлення. Вирішіть, чи потрібна модель у приміщенні (суха, чиста) чи на вулиці (захищена від погодних умов), враховуючи такі фактори, як вологість, забруднення та температура навколишнього середовища. Нарешті, переконайтеся, що рівень ізоляції (витримувана напруга промислової частоти та імпульсу) відповідає рівню несправності системи та умовам стрибків напруги.
