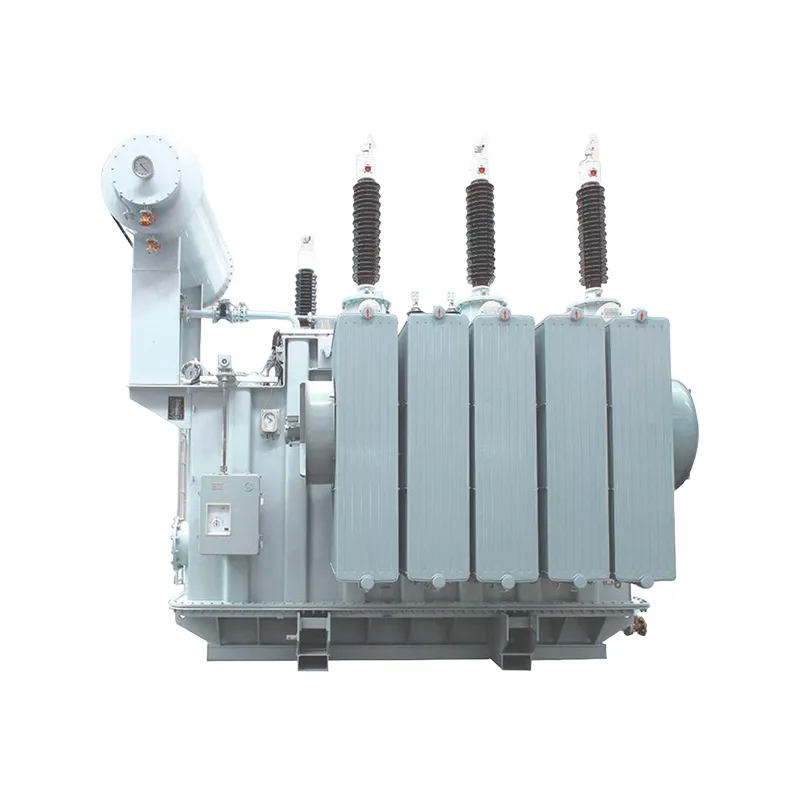

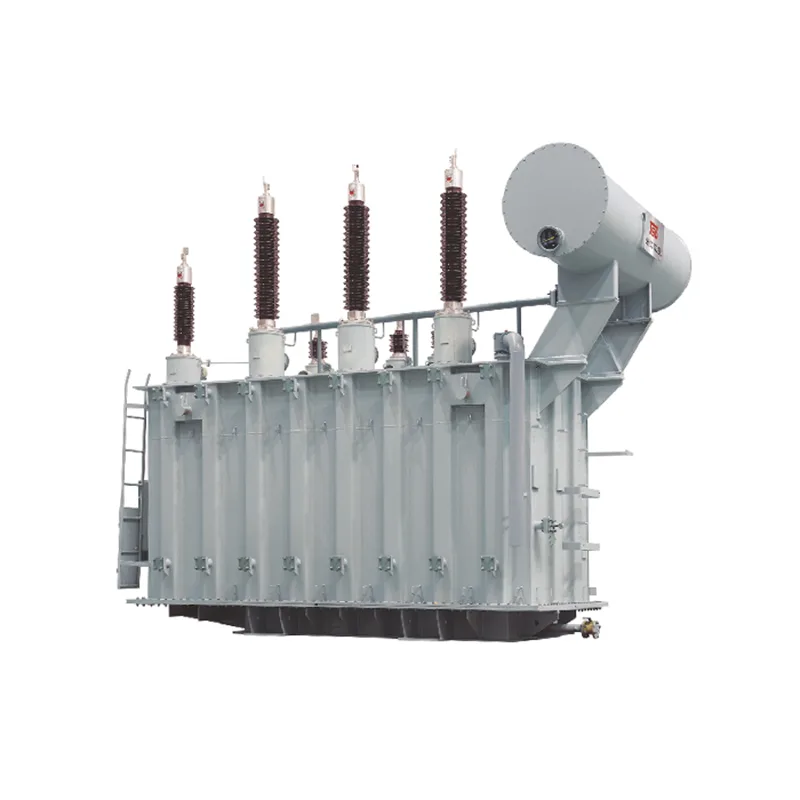

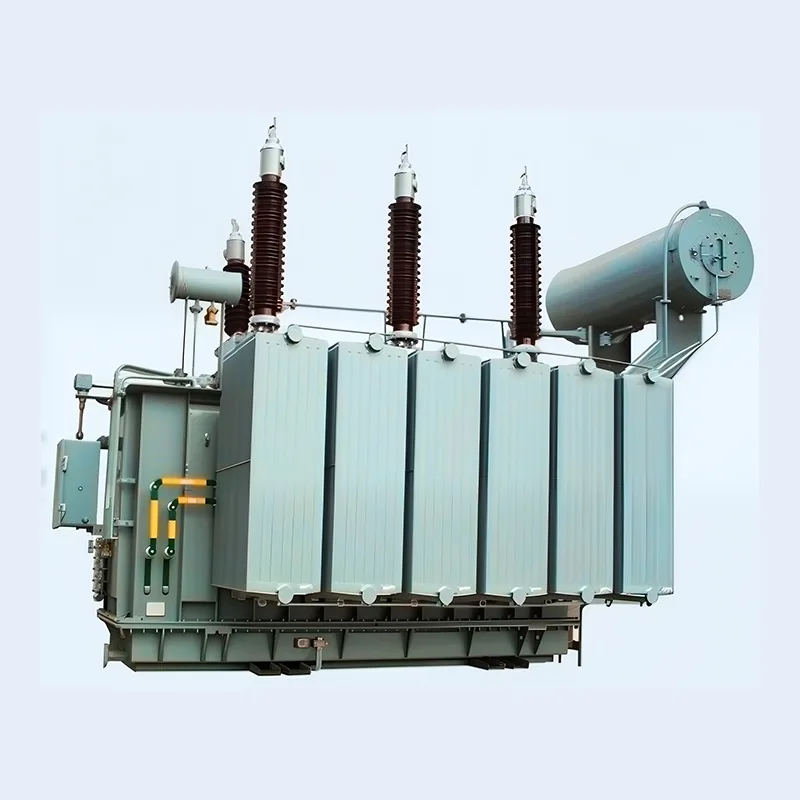

Масляний силовий трансформатор 110 кВ

Dahu Electric є професійним виробником і постачальником масляних силових трансформаторів 110 кВ у Китаї. Цей продукт є високостабільним, економічно ефективним і надійним у роботі та підходить для електростанцій, підстанцій, а також великих промислових, гірничодобувних і нафтохімічних підприємств.

Надіслати запит

Опис продукту

Деталі продукту

1. Трансформатор високого тиску, використовуйте японське програмне забезпечення для аналізу Toshiba та унікальні процедури розрахунку та перевірки нашої компанії. Для того, щоб забезпечити ефективність продукту, ми розробляємо та тестуємо серцевину масляного силового трансформатора 110 кВ, котушку, корпус машини, свинцевий дріт, масляний бак та інші частини машини.

2. Наш продукт SSZ11-40000/110 пройшов випробування на стійкість до короткого замикання та всі стандартні типові випробування Національного центру контролю та перевірки якості трансформаторів.

3. Цей продукт має характеристики стабільності, економічності, надійності та захисту навколишнього середовища, і підходить для електростанцій, підстанцій та великих промислових, гірничодобувних і нафтохімічних підприємств.

Переваги продукту

1. Повністю герметична та ізольована конструкція може гарантувати безпеку людини.

2、Економічне та ефективне для зменшення втрат мережі та операційних витрат.

3. Масляний силовий трансформатор 110 кВ використовується не лише для кільцевої мережі, але й для терміналу.

4、Низькі втрати, низький рівень шуму, чудова продуктивність.

5、Низька температура, здатність до перевантаження.

6、Трансформатор має особливу структуру, і його видатними перевагами є висока якість.

Технічний параметр

6300 кВА ~ 120000 кВА двообмотковий трансформатор з NVTC

Номінальна потужність (кВА)	Номінальна напруга та діапазон відводів			Вектор група	Ні-лоа поганий струм (%)	Імпеданс напруги (%)	Втрати холостого ходу (кВт)	На втрати навантаження (кВт)
Номінальна потужність (кВА)	Високий вокаж	Діапазон натискання	Низька напруга	Вектор група	Ні-лоа поганий струм (%)	Імпеданс напруги (%)	Втрати холостого ходу (кВт)	На втрати навантаження (кВт)
6300	110,121	*2x2,5%	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

6300 кВА ~ 100000 кВА трьохобмотковий трансформатор з NVTC

Оцінений місткість (кВА)	Номінальна напруга та діапазон відводів			Вектор grOA	Ні-лонд струм (%)	Імпеданс напруги (%)		Без навантаження втрати (кВт)	Під навантаженням втрати (кВт)
Оцінений місткість (кВА)	НАПРУГА	Середня напруга	Низька напруга	Вектор grOA	Ні-лонд струм (%)	Крок вище	Крок вниз	Без навантаження втрати (кВт)	Під навантаженням втрати (кВт)
6300	110=2* 2,5%, 121 *2x2,5%	35,38,5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HV-MV: 17,5-18,5 HV-LV: 10,5 MV~LV:6,5	HV-MV: 10,5 HV-LV: 17,5-18,5 MV-LV:6,5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

6300 кВА ~ 100000 кВА двообмотковий трансформатор з РНП

Оцінений місткість (кВА)	Номінальна напруга та діапазон відрізків			Вектор група	No-oad струм (%)	Імпеданс вота (%)	Втрати без втрат (кВт)		На втрати навантаження (кВт)
	Highveitage	Діапазон натискання	Низька напруга0
6300	110	*8x 1,25%	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

6300 кВА ~ 100000 кВА трьохобмотковий трансформатор з РНП

Оцінений місткість (кВА)	Номінальна напруга та діапазон відводів			Вектор груп.п	Без навантаження поточний (%)	Імпеданс напруги (%)	Без навантаження втрати (кВт)	Під навантаженням втрати (кВт)
Оцінений місткість (кВА)	Highvcitage	Середня напруга	Низький вольтаж	Вектор груп.п	Без навантаження поточний (%)	Імпеданс напруги (%)	Без навантаження втрати (кВт)	Під навантаженням втрати (кВт)
6300	110±8x 12,5%	35,37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-MV: 10,5 HV-LV: 17,5~18,5 MV-LV:6,5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
