Сухий трансформатор

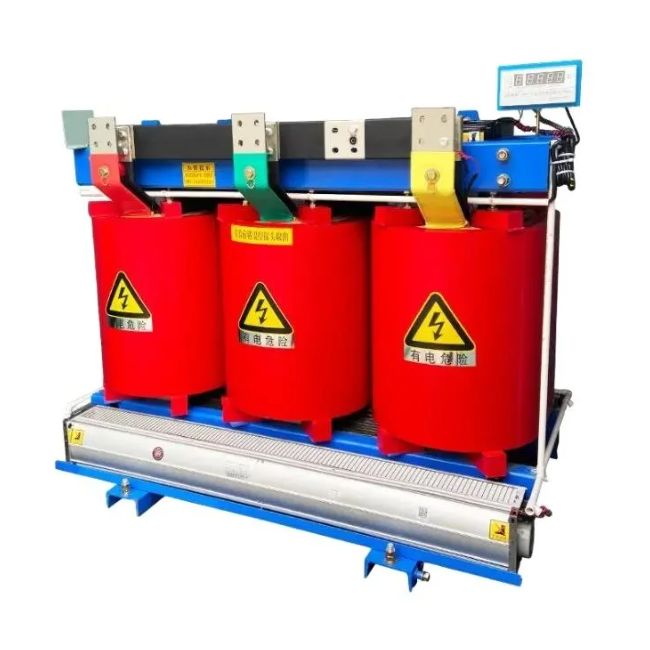

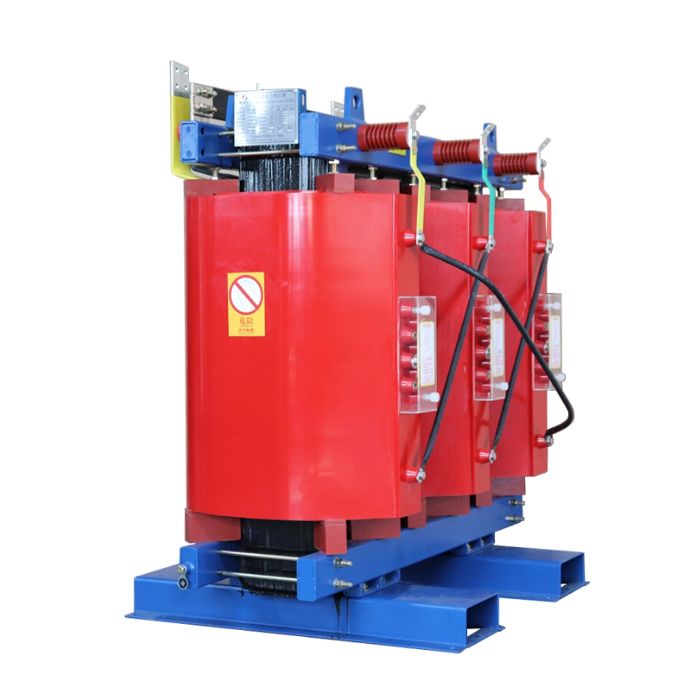

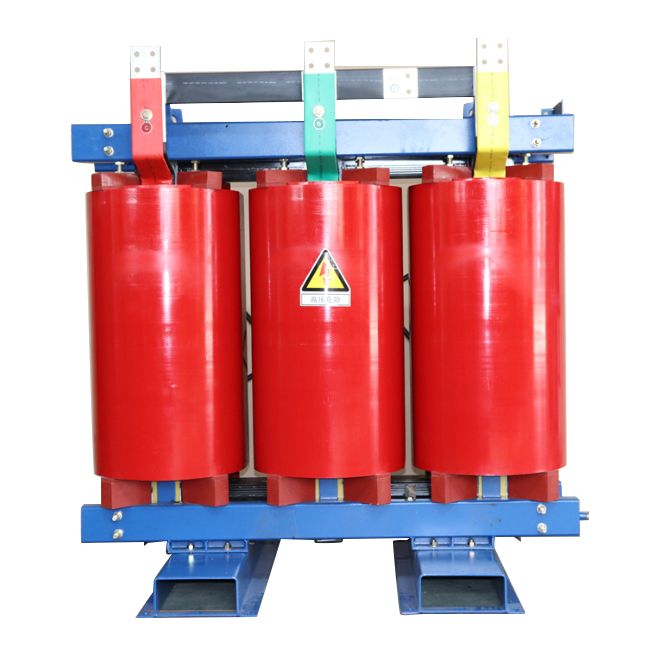

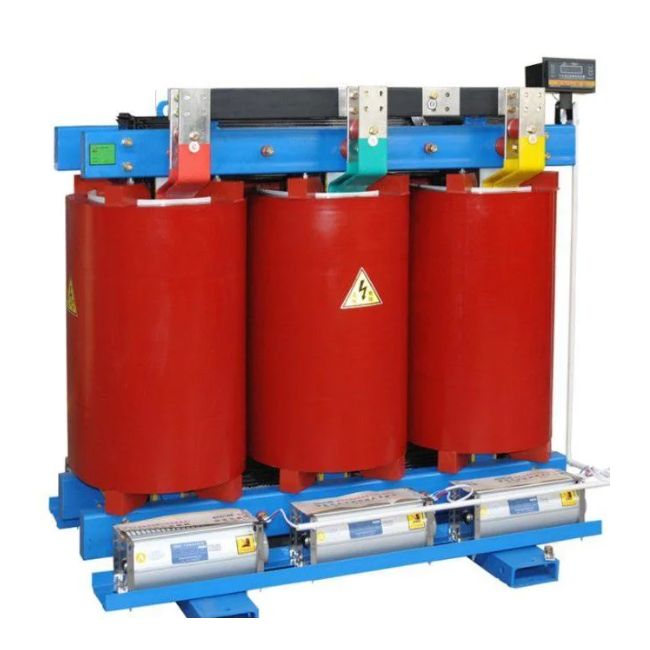

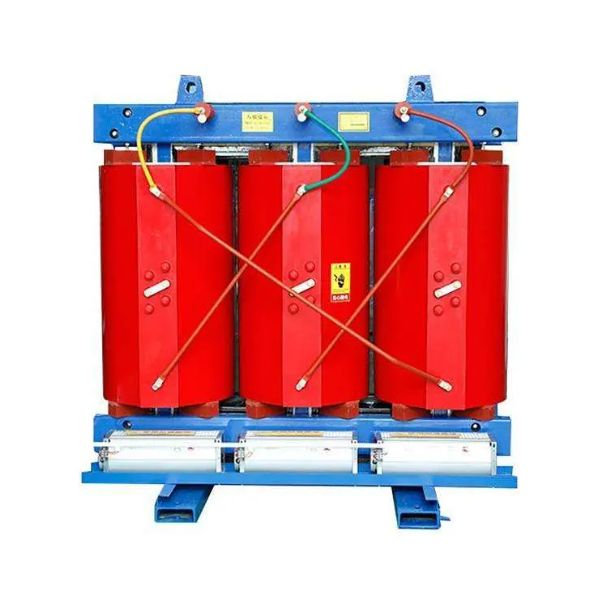

  • Сухий трансформаторСухий трансформатор
  • Сухий трансформаторСухий трансформатор
  • Сухий трансформаторСухий трансформатор
  • Сухий трансформаторСухий трансформатор
  • Сухий трансформаторСухий трансформатор
  • Сухий трансформаторСухий трансформатор

Сухий трансформатор

Ласкаво просимо вас прийти на наш завод, щоб придбати найновіший високоякісний сухий трансформатор за низькою ціною. Dahu Electric сподівається на співпрацю з вами.

Надіслати запит

Опис продукту

Деталі сухого трансформатора

Сухі трансформатори виробництва DAHU ELECTRIC широко використовуються в різних сферах застосування завдяки своїм відмінним ізоляційним властивостям, високому ККД і екологічності. Ось кілька поширених сценаріїв застосування для трансформаторів сухого типу смоли:


Комерційні будівлі: ці трансформатори зазвичай використовуються в комерційних будівлях, таких як офісні будівлі, торгові центри та готелі, для забезпечення надійного та ефективного розподілу електроенергії.

Промислові об’єкти: сухі трансформатори також широко використовуються на промислових об’єктах, таких як заводи та склади, для живлення важких машин і обладнання.

Системи відновлюваної енергії: ці трансформатори є важливим компонентом систем відновлюваної енергії, таких як вітрові та сонячні електростанції, де вони допомагають перетворювати та розподіляти електричну енергію, вироблену цими системами.

Центри обробки даних: сухі трансформатори зазвичай використовуються в центрах обробки даних для забезпечення надійного та ефективного розподілу електроенергії до серверів та іншого обладнання.

Лікарні: ці трансформатори також використовуються в лікарнях для живлення важливого медичного обладнання та забезпечення безперебійного електропостачання.

Морські та офшорні програми: сухі трансформатори підходять для використання в морських і морських установках, де вони можуть витримувати суворі умови навколишнього середовища та забезпечувати надійний розподіл електроенергії.


Загалом, сухі трансформатори є універсальними і можуть використовуватися в різних сферах застосування, де потрібен надійний і ефективний розподіл електроенергії. Їх екологічність і низькі вимоги до обслуговування роблять їх привабливими для багатьох галузей промисловості.


Ознайомлення з продуктом


Ізоляційний матеріал:

Сухий трансформатор ізольований високоякісною епоксидною смолою, яка забезпечує чудову електроізоляцію та термічну стабільність. Смоляна ізоляція забезпечує безпеку і надійність трансформатора навіть у важких умовах експлуатації.


Основний матеріал:

Сердечник сухого трансформатора виготовлено з високоякісних шарів кремнієвої сталі з низькими втратами. Ці шари ретельно укладаються, щоб мінімізувати втрати в сердечнику та підвищити загальну ефективність трансформатора.


Обмотки:

Обмотки виготовляються з високоякісних мідних або алюмінієвих провідників, залежно від конкретних вимог застосування. Обмотки ретельно розроблені та намотані для забезпечення оптимальної продуктивності та мінімальних втрат.


Додаток:

Сухий трансформатор міститься в міцному та стійкому до корозії корпусі з високоякісної сталі. Корпус забезпечує захист від факторів навколишнього середовища, таких як пил, волога та механічні навантаження.


Охолоджувальна система:

Сухі трансформатори розроблені з ефективною системою охолодження для розсіювання тепла, що виділяється під час роботи. Система охолодження може включати природну конвекцію, примусове повітря або комбінацію обох, залежно від потужності трансформатора та застосування.


Номінальна напруга та потужність:

Сухі трансформатори доступні з різною напругою та потужністю, щоб відповідати різним вимогам застосування. Номінальна напруга зазвичай коливається від 1 кВ до 36 кВ, а номінальна потужність – від кількох кВА до кількох МВА.


Рівень шуму:

Сухі трансформатори розроблені для роботи з низьким рівнем шуму, що робить їх придатними для встановлення в чутливих до шуму зонах, таких як житлові квартали, лікарні та школи.


Екологічність:

Ці трансформатори є екологічно чистими, оскільки не містять масла та шкідливих речовин. Вони вільні від ризику витоку масла, що робить їх безпечними як для навколишнього середовища, так і для персоналу.


Висновок:

Сухі трансформатори мають численні переваги, включаючи відмінні ізоляційні властивості, високу ефективність і екологічність. Завдяки міцній конструкції та надійній роботі ці трансформатори підходять для широкого спектру застосувань у таких галузях, як виробництво електроенергії, розподіл та промислові процеси.


Технічні дані

Трансформатори повинні відповідати наступним вимогам:


Nr опис Вимога
1 Сухий трансформаторний тип Лита смола (лита котушка)
2 Висота ділянки <1000 м
3 Операція Безперервний
4 монтаж В приміщенні
5 Температура навколишнього середовища (макс./добова/середньорічна) [℃] 40/30/20
6 Тип рівня (EU 548/2014) 2
7 Номінальна потужність 2000 кВА
8 Охолодження АН
9 Номінальна частота 50 Гц
10 Номінальна первинна напруга 11 кВ
11 Номінальна вторинна напруга 0.4kV
12 Рівень ізоляції HV (Um/AC /LI) 12 кВ/28 кВ/75 кВ
13 Рівень ізоляції LV (Um/AC) 1,1 кВ/3 кВ
14 Відведення без навантаження (HV) ±2x2,5%
15 Векторна група Дин 11
16 Клас ізоляції (HV / LV) П/П
17 Клема HV (нижні клеми) Прямий кабель
18 клеми НН Верхній вхід, гнучкий


підключення до шини
19 Кліматична класифікація C2
20 Екологічна класифікація E2
21 Класифікація пожежної поведінки F1
22 Імпеданс напруги (Uk) [%] 6%
23 Втрати без навантаження (Po) [Вт] 3600
24 Втрати навантаження при 75 ℃ (Pk) [M] 18000
25 Втрати навантаження при 120 ℃ (Px) [Вт] 18000
26 Максимальна акустична потужність Lw(A) 70 дБ
27 Здатність витримувати рівень прискорення землі (гор./вер.) [g] ≥0,2/≥0,2
28 Довжина [мм] 1750
29 Ширина [мм] 1250
30 Висота [мм] 2100
31 Загальна вага [кг] 3700
32 Міжосьова відстань коліс трансформатора [мм] 1070
33 Захист від проникнення (IP) IP00

1.8 Монтаж і аксесуари

Кожен трансформатор повинен бути забезпечений:


Nr Вимога
34 Застосовні кріплення 1 комплект
35 Кульки заземлення на клемах HV (верхні клеми) 1 комплект
36 Клеми заземлення внизу 2
37 Оздоблення трансформатора Стандартний
38 Датчики температури PTC, розташовані всередині обмоток НН 3 набори
38.1 Сигнал поїздки активується о: 150
38.2 Сигнал тривоги спрацьовує при 120
38.3 Керування вентилятором активується при 80
39 Датчик температури PT100, закріплений на зовнішній стороні трансформатора 1
40 Клемна коробка встановлена ​​на трансформаторі 1
41 Блок теплового захисту (див. розділ 09) 1
42 Сейсмічні кріплення 1 комплект
43 Паспортна табличка, встановлена ​​на трансформаторі 1
44 Додаткова табличка з номінальними даними (поставка окремо) 1
45 Підйом очей і протягування отворів Стандартний
46 житло Немає
