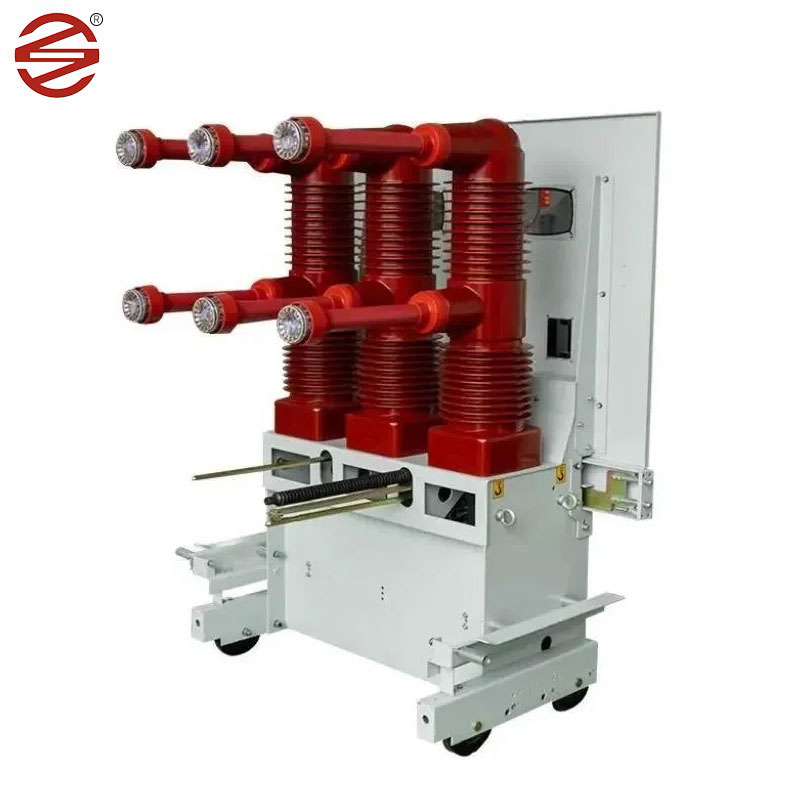

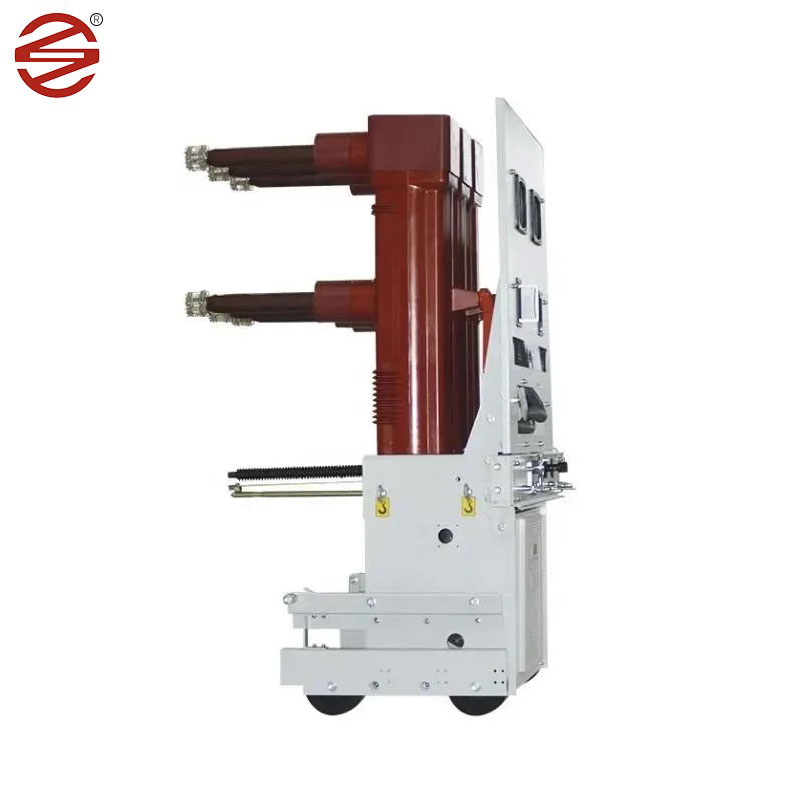

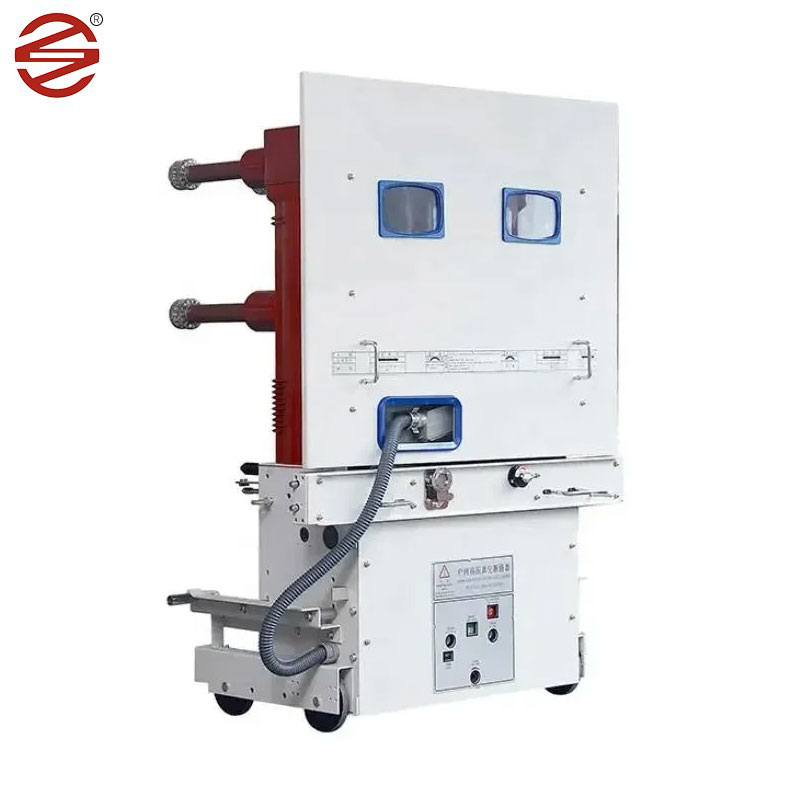

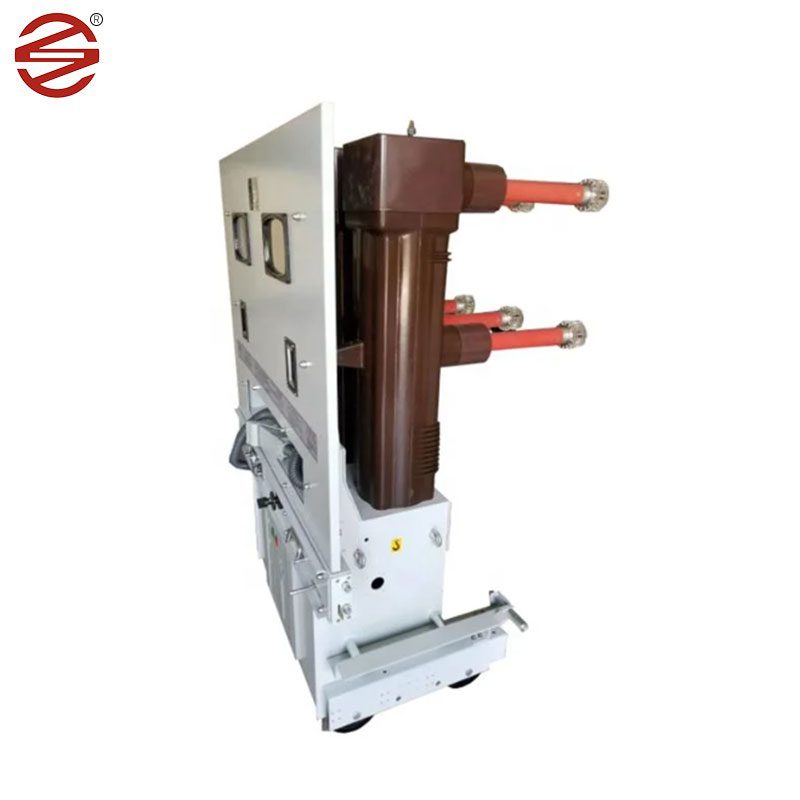

40,5 кВ вакуумний вимикач

Вакуумний вимикач 40,5 кВ, виготовлений Dahu Electric, підходить для трифазної системи AC 50 Гц, 40,5 кВ. Він може бути використаний для промислових та гірничих підприємств, електростанцій та підстанцій як перемикання струму навантаження, струм несправності перевантаження та підходить для частого експлуатації. Цей вимикач приймає структуру розташування вгору та вниз, що ефективно зменшує глибину вимикача. І прийняти композитну ізоляційну структуру, трифазну камеру гасіння дуги та пов'язане з цим заряджене тіло, розділене трьома незалежними оболонками ізоляції епоксидної смоли.

Надіслати запит

Опис продукту

Після використання композитної ізоляційної структури вакуумний вимикач 40,5 кВ відповідає вимогам відстані повітря та відстані повзучості за нормальних умов експлуатації та ефективно зменшує об'єм вимикача, в ізоляційному циліндрі встановлюється основна провідна петля, а також фаза лише 300 мм. Основні електричні з'єднання - це все фіксоване з'єднання з високою надійністю.

Деталі товару

Модульний механізм

Модульна конструкція механізму, високо стандартизована структура;

Механізм легко зібрати / розібрати та простий у обслуговуванні;

Висока надійність з меншою кількістю деталей

Інтегрована ручка зарядки робить операцію зручною та легкою

Полюс типу

Ізолюючий матеріал, PA66, забезпечує легку вагу, високу діелектричну продуктивність;

Переробка та просте утилізація після життєвого циклу продукту;

Економічно вигідні та надійні;

Вакуумний вимикач

Повністю відповідає вимогам стандартів IEC та GB;

Повне замикання, запобігання мізерності та забезпечення безпеки в експлуатації;

Модульна конструкція, скорочений час доставки;

Невеликий відскок відкриття та відмінні показники;

Перевага продуктивності

Продукт оснащений механізмом експлуатації постійного магніту, механізм оснащений постійним магнітом, постійним магнітом для забезпечення сили утримування, так що перемикач підтримується у відкритому та закритому стані, порівняно зі звичайним механізмом експлуатації пружини, кількість механічних частин зменшується, механічний ланцюг передачі значно збільшується, тому надійність перемикача значно вдосконалюється.

Основна технічна специфікація

демонструвати		одиниця	Параметр
Номінальна напруга		KV	40.5
Оцінений струм		A	1250		1600	2000、2500
Оцінений струм розриву короткого замикання		з	25	31.5	25	31.5
Динамічний стабільний струм (пікове значення)		з	63	80	63	80
4S тепловий стабільний струм		з	25	31.5	25	31.5
Оцінка короткого замикання, що робить струм (пікове значення)		з	63	80	63	80
Час розриву номінального струму короткого замикання		Час	20
Оцінка експлуатаційної послідовності			O-0.3 S-CO-180 S-CO
Оцінка ізоляція рівень	1 хв. Частота потужності витримує напругу	KV	95
	Блискавка Імпульс витримує напругу (пікове значення)		185
Механічне життя		Час	10000
Оцінка одиночного банку конденсаторів та поточного		A	630
Оцінений струм банку конденсатора назад до спини		A	400
Напруга двигуна для зберігання енергії		V	AC 、 DC: 110; 220
Оцінка потужності двигуна зберігання енергії		W	≤230
Час зберігання енергії двигуна зберігання енергії		S	≤15
Номінальна напруга закриття та відкриття котушки		V	DC: 110; 220
Оцінений струм закриття та відкриття котушки		A	1,05 (110 В) 0,96 (220 В)
Зверніться до відкриття		мм	20 ± 2
Контактний інсульт		мм	7,5 ± 1,5
Трифазна комбінація різних періодів		РС	≤2
Час відмови від закриття контакту		РС	≤3
Опір основного ланцюга (за винятком контакту стіни)		дитячий	≤40
