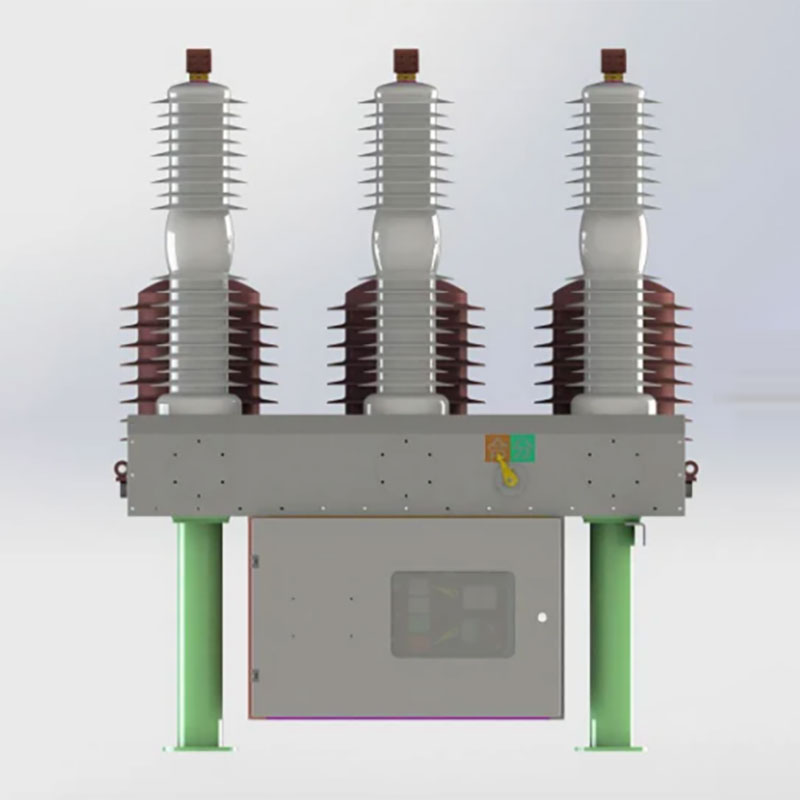

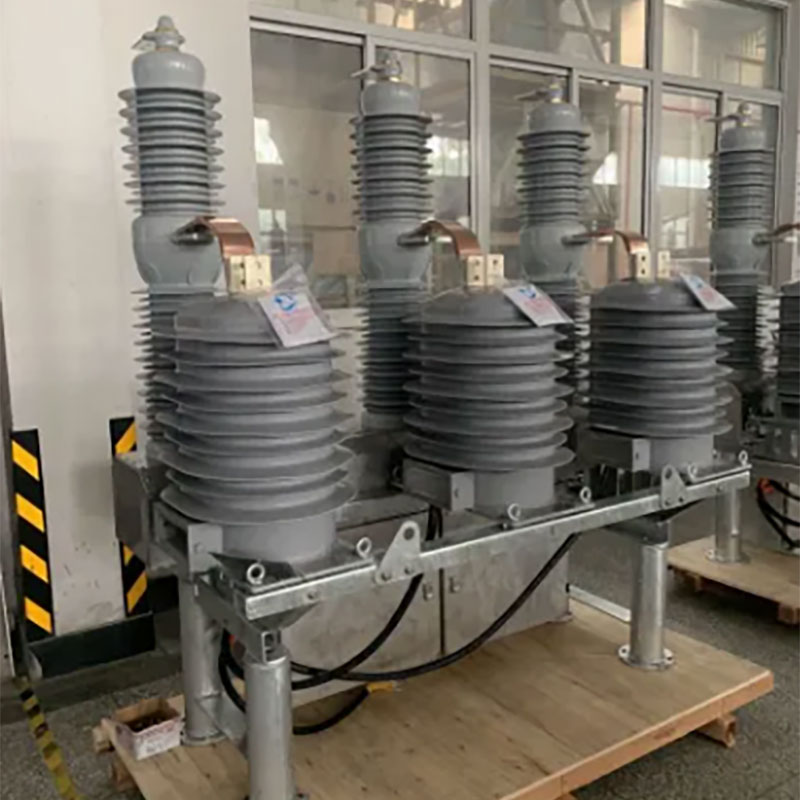

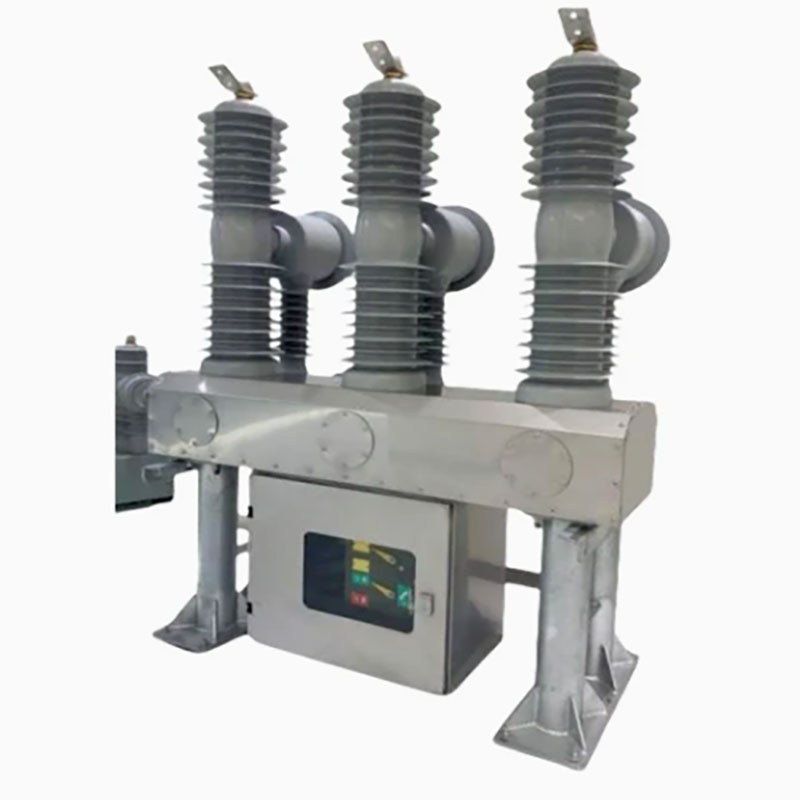

Вакуумний вимикач на відкритому повітрі

Вакуумний вимикач на відкритому повітрі, виготовлений Dahu Electric, - це відкритий розподіл розподілу номінальної напруги 40,5 кВ та частота 50 Гц, що застосовується до підстанції підстанції та промислового та гірничого підприємства, які потребують загального захисту, управління та частої роботи комутатора.

Надіслати запит

Опис продукту

Основний корпус вимикача має вимирання вакууму, просту структуру, потужну здатність до переривання та тривалий термін служби. Полюс виготовлений з композитного ізолятора епоксидної смоли / силіконової гуми, без нафтового та SF6, цей твердий утеплений вимикач вакуумного вимикача розроблений навічний.

Після використання композитної ізоляційної структури відкритий вимикач вакууму відповідає вимогам відстані повітря та відстані повзучості при нормальних умовах експлуатації та ефективно зменшують об'єм вимикача, основна провідна вакуумна петля та динамічне та статичне електропровідне з'єднання встановлюються в ізоляційному циліндрі, так що фаза становить лише 300 мм. Основні електричні з'єднання - це все фіксоване з'єднання з високою надійністю.

Деталі товару

Модульний механізм

Модульна конструкція механізму, високо стандартизована структура;

Механізм легко зібрати / розібрати та простий у обслуговуванні;

Висока надійність з меншою кількістю деталей

Інтегрована ручка зарядки робить операцію зручною та легкою

Полюс типу

Ізолюючий матеріал, PA66, забезпечує легку вагу, високу діелектричну продуктивність;

Переробка та просте утилізація після життєвого циклу продукту;

Економічно вигідні та надійні;

Вакуумний вимикач

Повністю відповідає вимогам стандартів IEC та GB;

Повне замикання, запобігання мізерності та забезпечення безпеки в експлуатації;

Модульна конструкція, скорочений час доставки;

Невеликий відскок відкриття та відмінні показники;

Перевага продуктивності

Продукт оснащений механізмом експлуатації постійного магніту, механізм оснащений постійним магнітом, постійним магнітом для забезпечення сили утримування, так що перемикач підтримується у відкритому та закритому стані, порівняно зі звичайним механізмом експлуатації пружини, кількість механічних частин зменшується, механічний ланцюг передачі значно збільшується, тому надійність перемикача значно вдосконалюється.

Основна технічна специфікація

Технічні параметри
Ні	Предмет			Одиниця	Цінність
1	Номінальна напруга			KV	40.5
2	Оцінка ізоляція Рівень (рівень моря: 1000 м)	1 хв. частота протистояти напруга	Сухе випробування		95
			Вологе випробування (Земля зовнішній ізоляція)		85
		Блискавка Імпульс протистояти Напруга (пік) 1,2/50US			200
3	Оцінений струм			A	1600/2500
4	Оцінка частоти			Гц	50/60
5	Оцінений струм розриву короткого замикання			з	31.5
6	Оцінка послідовності експлуатації			O-0.3S-CO-180S- CO-180S-C
7	Оцінений час розриву струму короткого замикання			час	20
8	Оцінений струм закриття короткого замикання (пік)			з	80
9	Номінальний піковий витриманий струм				50
10	Оцінений короткий час витримує струм				31.5
11	Повністю розрив часу			S	<0,125
12	Оцінка тривалості короткого замикання				4
13	Механічне життя			час	10000
14	Оцінка операційної напруги та допоміжної схеми напруга			V	110/220

Механічні характерні параметри вимикача

Ні	Предмет	Одиниця	Цінність
1	Контактне дозвіл	мм	18 ± 1
2	Контакт запуску	мм	6 ± 1
3	Швидкість відкриття	РС	1,6 ± 0,2
4	Швидкість закриття	РС	0,8 ± 0,2
5	Одночасність три фазового відкриття та закриття	РС	≤2
6	Фазова відстань	мм	680 ± 2
7	Зверніться до закриття часу відмов	РС	≤3
8	Кожна фазова провідна контрентерність	дитячий	≤60
9	Час закриття	РС	25 ~ 60
10	Час відкриття	РС	20 ~ 50
11	Номінальна частота живлення двигуна зберігання енергії	W	110
12	Номінальна напруга енергетичного двигуна	V	220
13	Макс./min.motor напруга		120%/80%
14	Оцінка закриття робочої напруги		220
15	Макс./min. Закриття робочої напруги		120%/80%
16	Оцінка відкриття робочої напруги		220
17	Макс./min. Відкриття робочої напруги		120%/65%

Технічні параметри роботи механізму
Ні	Предмет		Одиниця	Цінність
1	Оцінка робочої напруги	Відкриття Триппера	V	AC220
		Закриття Триппера		AC220
2	Номінальний опір	Відкриття Триппера	Ω	56
		Закриття Триппера		56
3	Номінальна частота вихідної потужності	Відкриття Триппера	W	320
		Закриття Триппера
4	Частота живлення двигуна для зберігання енергії			110
5	Номінальна напруга зберігання енергії двигуна		V	AC220
6	Час зберігання енергії		S	≤10
